SMA жіночий перегородковий роз'єм до IPEX для мікрокоаксіального кабелю 1,37 з відмінною продуктивністю 3.02.080.1123

Артикул 3.02.080.1123
В наявності
Опис

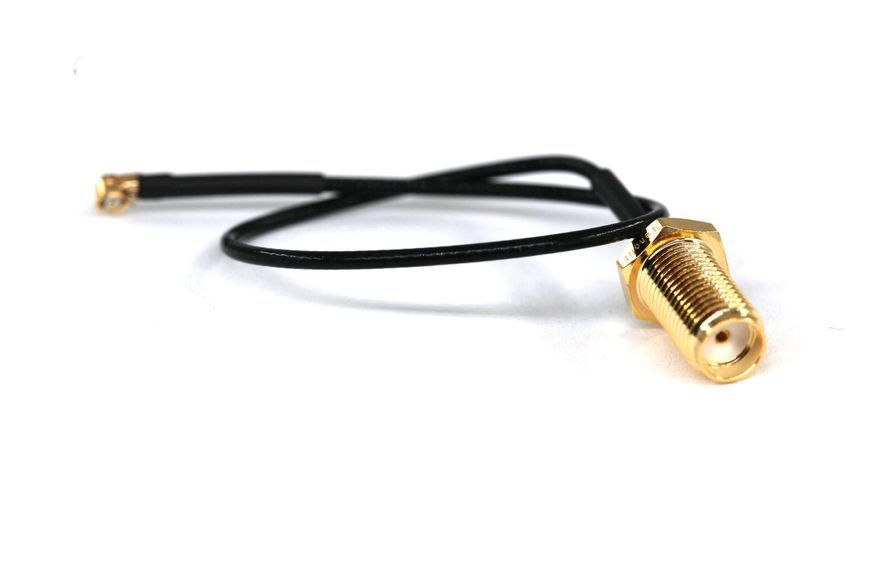

Кабельна збірка (пігтейл) SMA-Female — IPEX (U.FL) LenoRF (3.02.080.1123) 150 мм

Кабельна збірка LenoRF 3.02.080.1123 — це компактний RF-пігтейл довжиною 150 мм, виготовлений на базі мікрокоаксіального кабелю 1.37 мм.

З одного боку кабель оснащений роз’ємом SMA-Female (Bulkhead) для монтажу в корпус пристрою, а з іншого — мікророз’ємом IPEX (U.FL) для підключення безпосередньо до друкованої плати.

Такий тип кабельної збірки дозволяє зручно вивести антенний інтерфейс із плати на зовнішню панель пристрою, забезпечуючи надійне підключення стандартних SMA-антен.


Основні переваги

SMA Bulkhead для монтажу в корпус

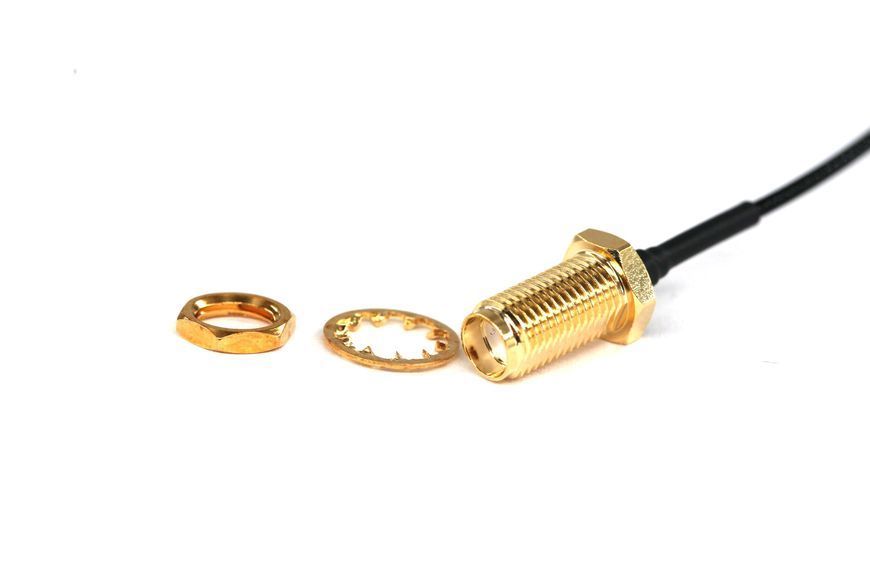

Конектор SMA-Female типу Bulkhead має подовжену різьбу, гайку та ущільнювальну шайбу, що дозволяє надійно закріпити роз’єм у панелі корпусу.

Мікророз’єм IPEX (U.FL)
Компактний конектор забезпечує пряме підключення до RF-модулів на друкованій платі.

Мікрокоаксіальний кабель 1.37 мм
Кабель діаметром 1.37 мм має кращу зносостійкість та нижчі втрати сигналу порівняно зі стандартним кабелем 1.13 мм, зберігаючи при цьому високу гнучкість.

Компактність та зручний монтаж
Завдяки невеликому діаметру кабелю пігтейл легко встановлюється навіть у пристроях з обмеженим внутрішнім простором.


Призначення

Основна функція пігтейла — перехід від мініатюрного роз’єму IPEX (U.FL) на платі до стандартного інтерфейсу SMA.

Це дозволяє:

  • винести антенний роз’єм на корпус пристрою

  • підключати стандартні зовнішні антени

  • захистити мікророз’єм на платі від механічних навантажень


Сфери застосування

Мережеве обладнання

  • Wi-Fi роутери

  • точки доступу

  • 4G / 5G модеми

  • промислові шлюзи

FPV та радіозв’язок

  • відеопередавачі дронів

  • системи телеметрії

  • наземні станції керування

IoT та M2M пристрої

  • бездротові датчики

  • контролери

  • системи передачі даних (LoRa, Zigbee, NB-IoT)

Навігаційні системи

  • підключення GPS / ГЛОНАСС антен

  • інтеграція антенних модулів у компактні пристрої


LenoRF 3.02.080.1123 — компактний RF-пігтейл SMA-Female — IPEX (U.FL), що забезпечує надійне підключення зовнішніх антен до мініатюрних радіомодулів.

Оплата

₴ Безготівковий розрахунок на ТОВ

Ви можете сплатити замовлення на розрахунковий рахунок за реквізитами (рахунок-фактура) після підтвердження замовлення.

Реквізити для оплати:

  • ТОВ «ТАКТІКАЛ ТЕХНОЛОДЖИ КОМПОНЕНТС»
  • IBAN: UA553348510000000026000293907
  • в АТ КБ «ПУМБ»

На вашу електронну адресу або через SMS/Viber також буде надіслано рахунок з додатковими інструкціями щодо оплати

₴ Оплата банківською карткою Visa або Mastercard через сервіс Portmone

Комісія сервісу становить 2% від суми платежу

Доставка

 Замовлення, оформлені в робочі дні до 17:00, відправляються в той же день.
✓ Замовлення, оформлені в робочі дні після 17:00, відправляються наступного робочого дня.
✓ Замовлення, оформлені після 17:00, у вихідні або святкові дні —  обробляються наступного робочого дня.

СПОСОБИ ДОСТАВКИ:

🚚 Адресна доставка кур’єром Нової Пошти

  • Терміни відправки - до 2-х днів
  • Терміни доставки - до 3-х днів
  • Вартість доставки від 130 грн

🚚 Новою Поштою по Україні

  • Терміни відправки - до 2-х днів
  • Терміни доставки - до 3-х днів
  • Вартість доставки до відділення - від 80 грн.
  • Вартість доставки до поштомату - від 90 грн.
Повернення

Обмін та повернення товарів здійснюється відповідно до Закону України «Про захист прав споживачів».

Покупець має право:

  1. обміняти товар належної якості;
  2. повернути товар належної якості;
  3. повернути або обміняти товар неналежної якості (з виробничим браком).

Умови обміну та повернення товару належної якості

Товар підлягає обміну або поверненню, якщо дотримані всі наступні умови:

  • товар новий, без слідів використання;
  • збережено оригінальне пакування, бірки та ярлики;
  • наявний документ, що підтверджує покупку (чек / рахунок);
  • з моменту отримання товару не минуло 14 календарних днів;
  • товар не був у використанні та не втратив товарний вигляд.

Процедура обміну та повернення товару належної якості

  1. Повідомте продавця про намір здійснити обмін або повернення товару.
  2. Відправте товар службою доставки та повідомте номер товарно-транспортної накладної (ТТН).
  3. Після отримання товару продавцем та перевірки його стану обмін товару або повернення коштів здійснюється протягом 7 (семи) робочих днів.

У разі оплати банківською карткою повернення коштів здійснюється тим самим способом, яким було здійснено оплату.

Процедура повернення товару неналежної якості

У разі виявлення виробничого браку:

  1. Повідомте продавця про намір повернути товар.
  2. Відправте товар та повідомте номер ТТН.
  3. Після отримання товару продавцем здійснюється обмін товару або повернення коштів протягом 7 (семи) робочих днів.

Витрати на доставку

Витрати на доставку та комісії платіжних сервісів оплачуються покупцем.

Виняток: у разі підтвердженого виробничого браку витрати на доставку компенсуються продавцем.

Адреса для обміну та повернення

Обмін та повернення товарів здійснюється через службу доставки Нова Пошта.

Дані для відправлення:

  • м. Київ, відділення Нової Пошти №25 (вул. Левка Лук’яненка, 9)
  • Худолій Євгеній Васильович, тел. 096 096 00 93

Повернення коштів

Повернення коштів здійснюється після отримання товару продавцем.

Кошти повертаються тим самим способом, яким було здійснено оплату.

Термін повернення коштів — до 7 (семи) робочих днів з моменту отримання посилки продавцем.

Новий відгук або коментар
Увійти за допомогою
Оцініть товар
141 грн з ПДВ
Увійдіть на сайт щоб
додати товар в список бажань
Оптові ціни від 5 одиниць
%
Увійти для відображення накопичувальної знижки
Безкоштовна консультація
Характеристики
Тип товару
Радіочастотна кабельна збірка (Пігтейл / Pigtail)
Серія роз'ємів
SMA — IPEX (U.FL / MHF1)
Тип роз'ємів (Стать)
SMA Female (гніздо) — IPEX MHF1 Plug (штекер)
Конструктивне виконання
Прямий кабель, SMA з кріпленням на панель (Bulkhead)
Хвильовий опір
50 Ом
Діапазон робочих частот
DC – 6 ГГц
Коефіцієнт стоячої хвилі (КСХ/VSWR)
≤ 1.30 (до 3 ГГц) / ≤ 1.50 (до 6 ГГц)
Внесені втрати (Insertion Loss)
≤ 0.85 дБ (на частоті 6 ГГц для довжини 150 мм)
Опір ізоляції
≥ 500 МОм
Робоча напруга
60 В (IPEX) / 335 В (SMA)
Витримувана напруга (діелектрик)
200 В (IPEX) / 1000 В (SMA)
Корпус
SMA: Латунь (Brass); IPEX: Фосфориста бронза
Покриття корпусу
Золото (Gold Plating)
Центральний контакт
Золочене напилення (Gold Plated)
Покриття контакту
Золото (Gold Plating)
Ізолятор (діелектрик)
PTFE (Тефлон)
Механізм фіксації
SMA: Різьбовий (1/4-36); IPEX: Snap-on (затискач)
Температурний діапазон
-40°C ... +90°C
Кількість циклів з'єднання
SMA: ≥ 500; IPEX: ≥ 30
Відповідність стандартам
RoHS, MIL-C-39012, EIA-364
Спосіб монтажу
SMA: Гайка на панель; IPEX: Затискач на роз'єм плати
