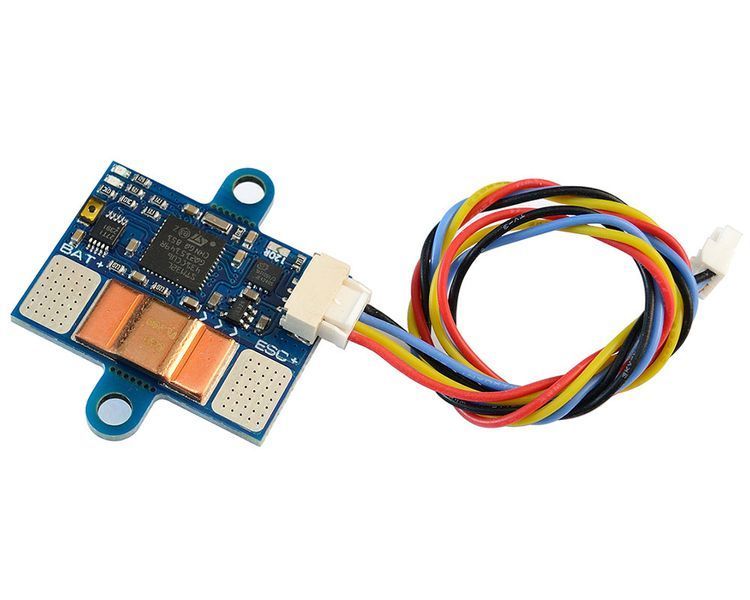

Matek CAN-L4-BM цифровий ваттметр (DroneCAN)

Артикул MATEK-CAN-L4-BM
В наявності
Опис

📌 Цифровий монітор живлення Matek CAN-L4-BM

Matek CAN-L4-BM — це високоточний цифровий монітор потужності, призначений для вимірювання напруги, струму та споживаної потужності у безпілотних літальних апаратах. Пристрій працює через CAN-шину (DroneCAN) та передає дані безпосередньо на польотний контролер або автопілот у режимі реального часу, без необхідності ручного калібрування.

Монітор побудований на базі високоточного вимірювального чіпа INA239 та мікроконтролера STM32, що забезпечує стабільні та достовірні показники навіть при високих навантаженнях. Це робить CAN-L4-BM ідеальним рішенням для FPV-дронів, літаків, VTOL-платформ та long-range систем.


✅ Переваги Matek CAN-L4-BM

  • Точне вимірювання напруги та струму без додаткового калібрування

  • Передача даних по DroneCAN з високою надійністю

  • Мінімальні втрати енергії завдяки низькому опору шунта

  • Стабільна робота з високими струмами

  • Компактні розміри та мала вага

  • Низьке власне енергоспоживання

  • Повна сумісність з автопілотами на базі ArduPilot

  • LED-індикація стану живлення та роботи CAN-шини


📦 Комплектація

  • Цифровий монітор живлення Matek CAN-L4-BM

  • Кабель JST-GH-4P → JST-GH-4P


📍 Призначення та принцип роботи

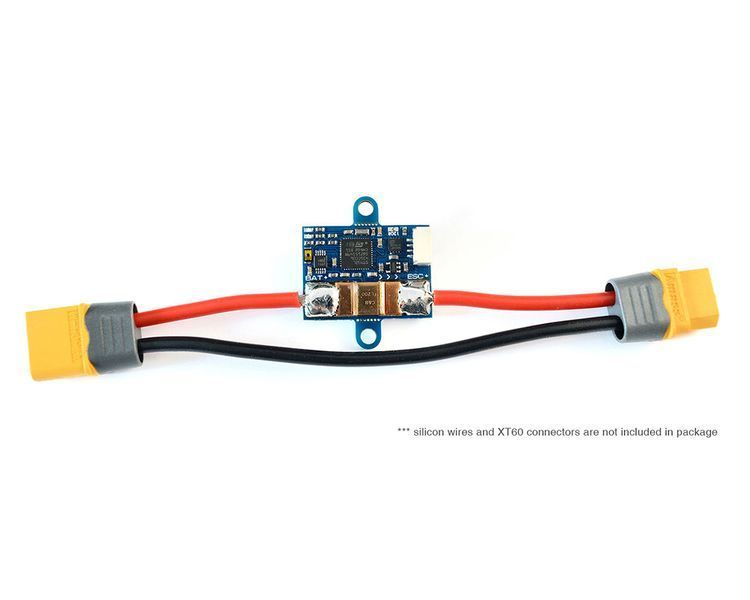

Matek CAN-L4-BM встановлюється безпосередньо в лінію живлення акумулятора та зчитує параметри напруги й струму. Отримані дані обробляються на платі та передаються по CAN-шині на польотний контролер, де використовуються для:

  • відображення телеметрії в реальному часі;

  • контролю залишку енергії;

  • аналізу споживання під час польоту;

  • підвищення безпеки та надійності місій.

Такий підхід особливо корисний для long-range польотів та платформ із високим енергоспоживанням.

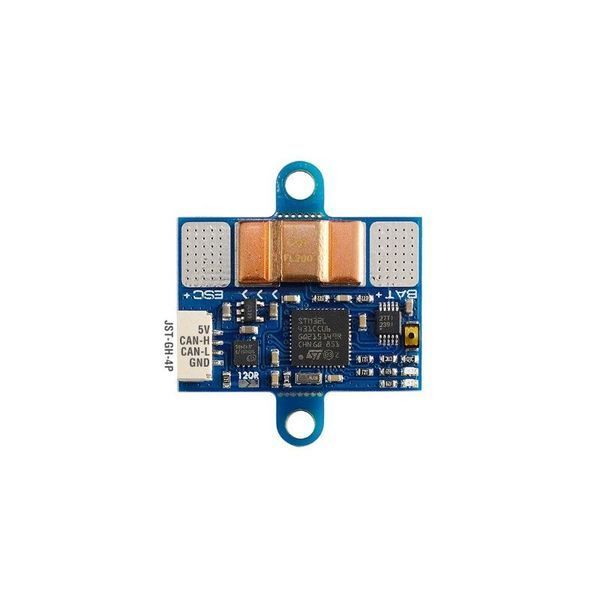

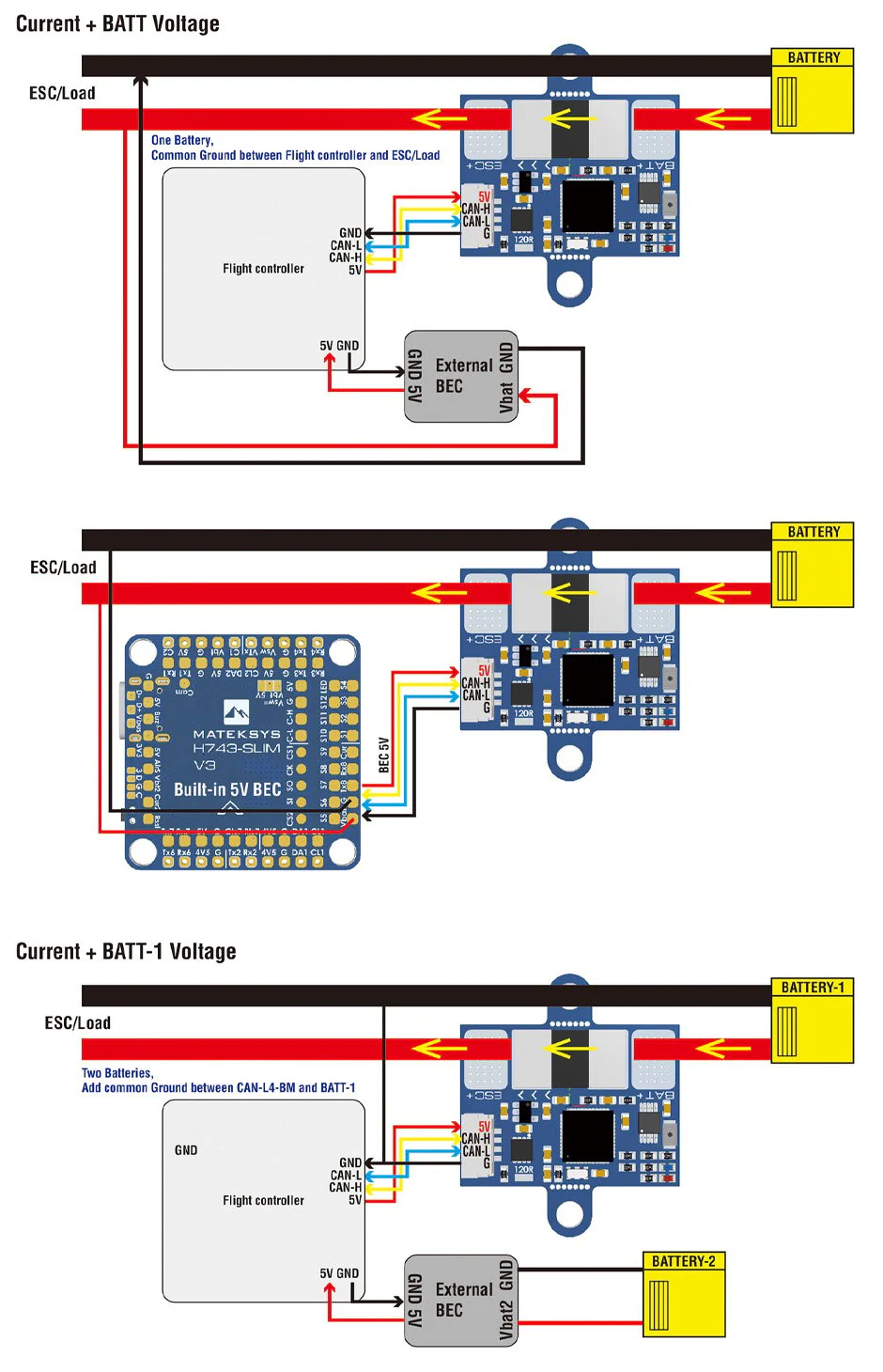

🔌 Схема підключення та розпіновка

Пояснення:

  • CAN-H / CAN-L — підключення до CAN-шини польотного контролера

  • 5V / GND — живлення модуля

  • JST-GH-4P — стандартний розʼєм для підключення

  • Світлодіодні індикатори показують стан живлення та активність CAN

💡 Рекомендується розміщувати цей блок після основного опису та переваг, перед рекомендаціями з налаштування.


⚙️ Налаштування

Для роботи CAN-L4-BM необхідно:

  1. Підключити модуль до CAN-шини автопілота.

  2. Активувати CAN-інтерфейс у налаштуваннях польотного контролера.

  3. Увімкнути моніторинг батареї через DroneCAN.

Після цього дані про напругу, струм та потужність автоматично з’являються в телеметрії та логах польоту.

Оплата

₴ Безготівковий розрахунок на ТОВ

Ви можете сплатити замовлення на розрахунковий рахунок за реквізитами (рахунок-фактура) після підтвердження замовлення.

Реквізити для оплати:

  • ТОВ «ТАКТІКАЛ ТЕХНОЛОДЖИ КОМПОНЕНТС»
  • IBAN: UA553348510000000026000293907
  • в АТ КБ «ПУМБ»

На вашу електронну адресу або через SMS/Viber також буде надіслано рахунок з додатковими інструкціями щодо оплати

₴ Оплата банківською карткою Visa або Mastercard через сервіс Portmone

Комісія сервісу становить 2% від суми платежу

Доставка

 Замовлення, оформлені в робочі дні до 17:00, відправляються в той же день.
✓ Замовлення, оформлені в робочі дні після 17:00, відправляються наступного робочого дня.
✓ Замовлення, оформлені після 17:00, у вихідні або святкові дні —  обробляються наступного робочого дня.

СПОСОБИ ДОСТАВКИ:

🚚 Адресна доставка кур’єром Нової Пошти

  • Терміни відправки - до 2-х днів
  • Терміни доставки - до 3-х днів
  • Вартість доставки від 130 грн

🚚 Новою Поштою по Україні

  • Терміни відправки - до 2-х днів
  • Терміни доставки - до 3-х днів
  • Вартість доставки до відділення - від 80 грн.
  • Вартість доставки до поштомату - від 90 грн.
Повернення

Обмін та повернення товарів здійснюється відповідно до Закону України «Про захист прав споживачів».

Покупець має право:

  1. обміняти товар належної якості;
  2. повернути товар належної якості;
  3. повернути або обміняти товар неналежної якості (з виробничим браком).

Умови обміну та повернення товару належної якості

Товар підлягає обміну або поверненню, якщо дотримані всі наступні умови:

  • товар новий, без слідів використання;
  • збережено оригінальне пакування, бірки та ярлики;
  • наявний документ, що підтверджує покупку (чек / рахунок);
  • з моменту отримання товару не минуло 14 календарних днів;
  • товар не був у використанні та не втратив товарний вигляд.

Процедура обміну та повернення товару належної якості

  1. Повідомте продавця про намір здійснити обмін або повернення товару.
  2. Відправте товар службою доставки та повідомте номер товарно-транспортної накладної (ТТН).
  3. Після отримання товару продавцем та перевірки його стану обмін товару або повернення коштів здійснюється протягом 7 (семи) робочих днів.

У разі оплати банківською карткою повернення коштів здійснюється тим самим способом, яким було здійснено оплату.

Процедура повернення товару неналежної якості

У разі виявлення виробничого браку:

  1. Повідомте продавця про намір повернути товар.
  2. Відправте товар та повідомте номер ТТН.
  3. Після отримання товару продавцем здійснюється обмін товару або повернення коштів протягом 7 (семи) робочих днів.

Витрати на доставку

Витрати на доставку та комісії платіжних сервісів оплачуються покупцем.

Виняток: у разі підтвердженого виробничого браку витрати на доставку компенсуються продавцем.

Адреса для обміну та повернення

Обмін та повернення товарів здійснюється через службу доставки Нова Пошта.

Дані для відправлення:

  • м. Київ, відділення Нової Пошти №25 (вул. Левка Лук’яненка, 9)
  • Худолій Євгеній Васильович, тел. 096 096 00 93

Повернення коштів

Повернення коштів здійснюється після отримання товару продавцем.

Кошти повертаються тим самим способом, яким було здійснено оплату.

Термін повернення коштів — до 7 (семи) робочих днів з моменту отримання посилки продавцем.

Новий відгук або коментар
Увійти за допомогою
Оцініть товар
Ціну уточнюйте
Увійдіть на сайт щоб
додати товар в список бажань
%
Увійти для відображення накопичувальної знижки
Дізнатися ціну
Характеристики
Процесор (MCU)
STM32L431xC (256 КБ Flash)
Вимірювальний IC
INA239 (85 V, 16-bit, High-Precision)
Напруга батареї
0 … 85 В
Діапазон струму
0 … 204,8 А
Навантаження на резистор
150 А (безперервно), 204,8 А (пікове)
Точність напруги
± 0.1 %
Точність струму
± 2 %
Живлення плати
4,5 … 5,5 В
Споживання струму
~10 мА
Робоча температура
−40 … 85 °C

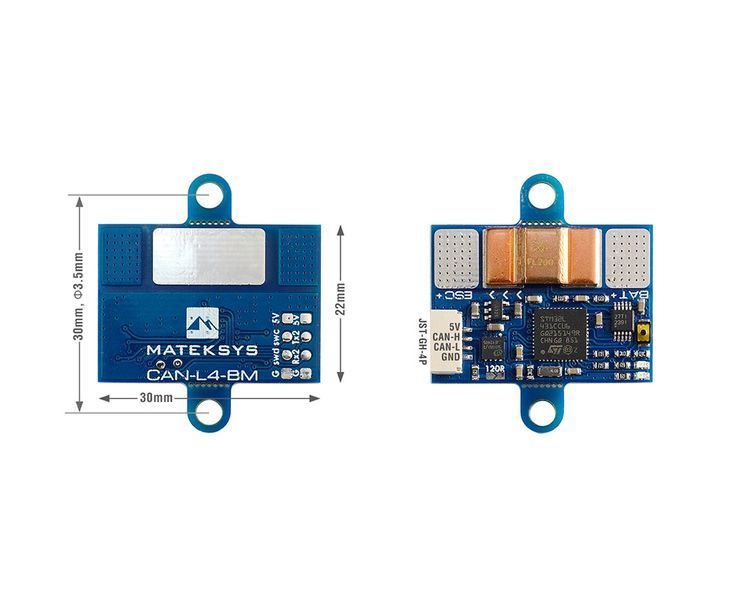

Розмір плати
30 × 22 × 3 мм
Вага
~4 г
Прошивки
ArduPilot AP_Periph (MatekL431-BattMon)
Оновлення прошивки
через DroneCAN GUI Tool
Параметри CAN
CAN_P1_DRIVER/CAN_P2_DRIVER, BATTx_MONITOR = 8
