Matek H743-SLIM V3

Артикул FC-MATEK-H743-SLIM-V3
В наявності
Опис

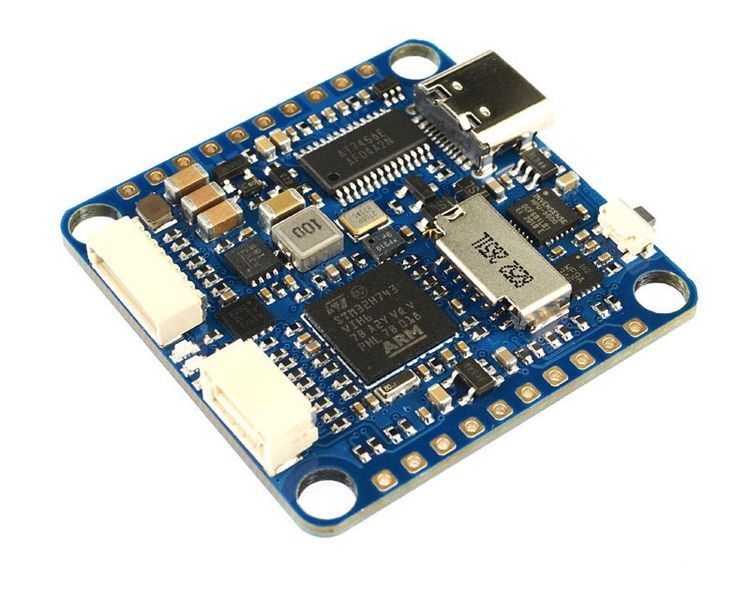

Контролер польоту MATEKSYS H743-SLIM V3

Контролер польоту MATEKSYS H743-SLIM V3 — один із найсучасніших рішень для вимогливих FPV-пілотів та розробників. Модель є високоякісним аналогом, який повністю відповідає функціоналу оригіналу та забезпечує відмінне співвідношення ціни й можливостей.

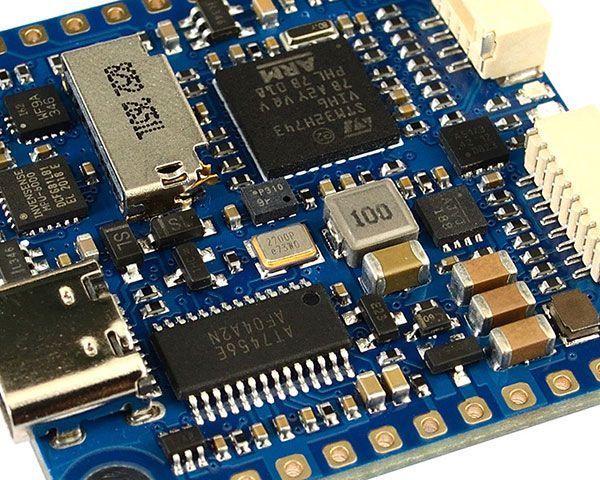

В основі контролера — потужний мікроконтролер STM32H743VIH6 з тактовою частотою 480 МГц, 1 МБ RAM та 2 МБ Flash, що гарантує надзвичайно швидку обробку даних і стабільну роботу навіть у складних конфігураціях.

Для підвищеної надійності та точності стабілізації контролер оснащений подвійним IMU (ICM42688P та ICM42605), а барометр Infineon DPS310 забезпечує точне вимірювання висоти.
Вбудовані OSD AT7456E та Blackbox зі слотом MicroSD дозволяють зручно виводити телеметрію та записувати детальні лог-дані польоту.

Контролер пропонує широкі можливості підключення: 7 UART-портів, 13 PWM-виходів, 2 I2C та 1 CAN-порт. Підтримується живлення від 6 до 36 В (2–8S LiPo), а вбудований BEC 5V 2A забезпечує стабільне живлення периферії.
Функція Dual Camera Input Switch та підтримка DJI FPV OSD надають гнучкість у побудові відеосистем.


Переваги

  • Висока продуктивність — потужний MCU STM32H743

  • Надійність — подвійний IMU для стабільності та резервування

  • Широкі можливості підключення — велика кількість портів і виходів

  • Універсальне живлення — підтримка 2–8S LiPo

  • Компактні розміри та мала вага

  • Широка підтримка прошивок — ArduPilot, Betaflight, iNAV


Застосування

  • Високопродуктивні FPV-дрони для перегонів і фрістайлу

  • Long Range FPV-дрони

  • Проєкти з підвищеними вимогами до навігації та стабілізації

  • Розробка й тестування нових функцій польотних контролерів

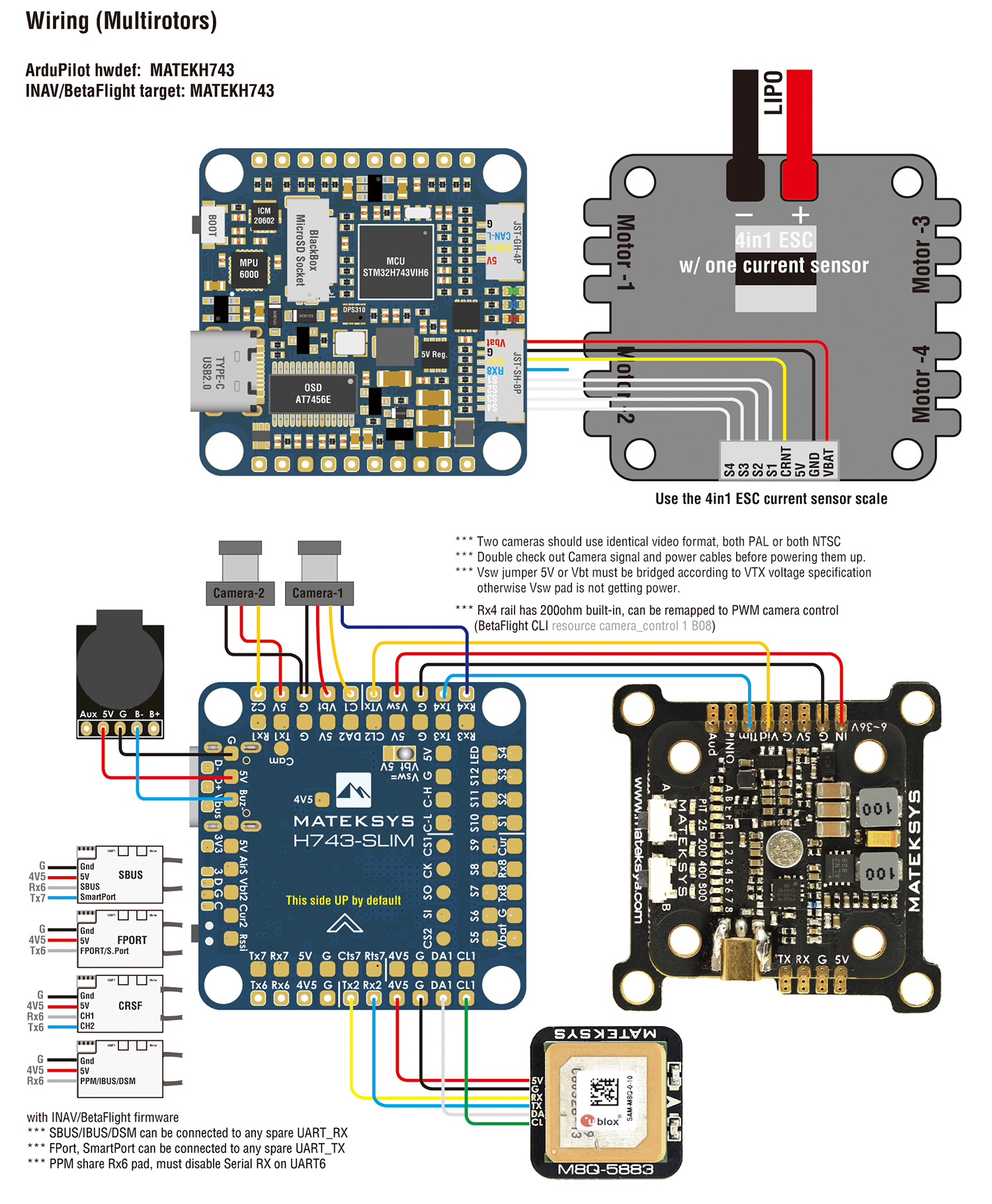

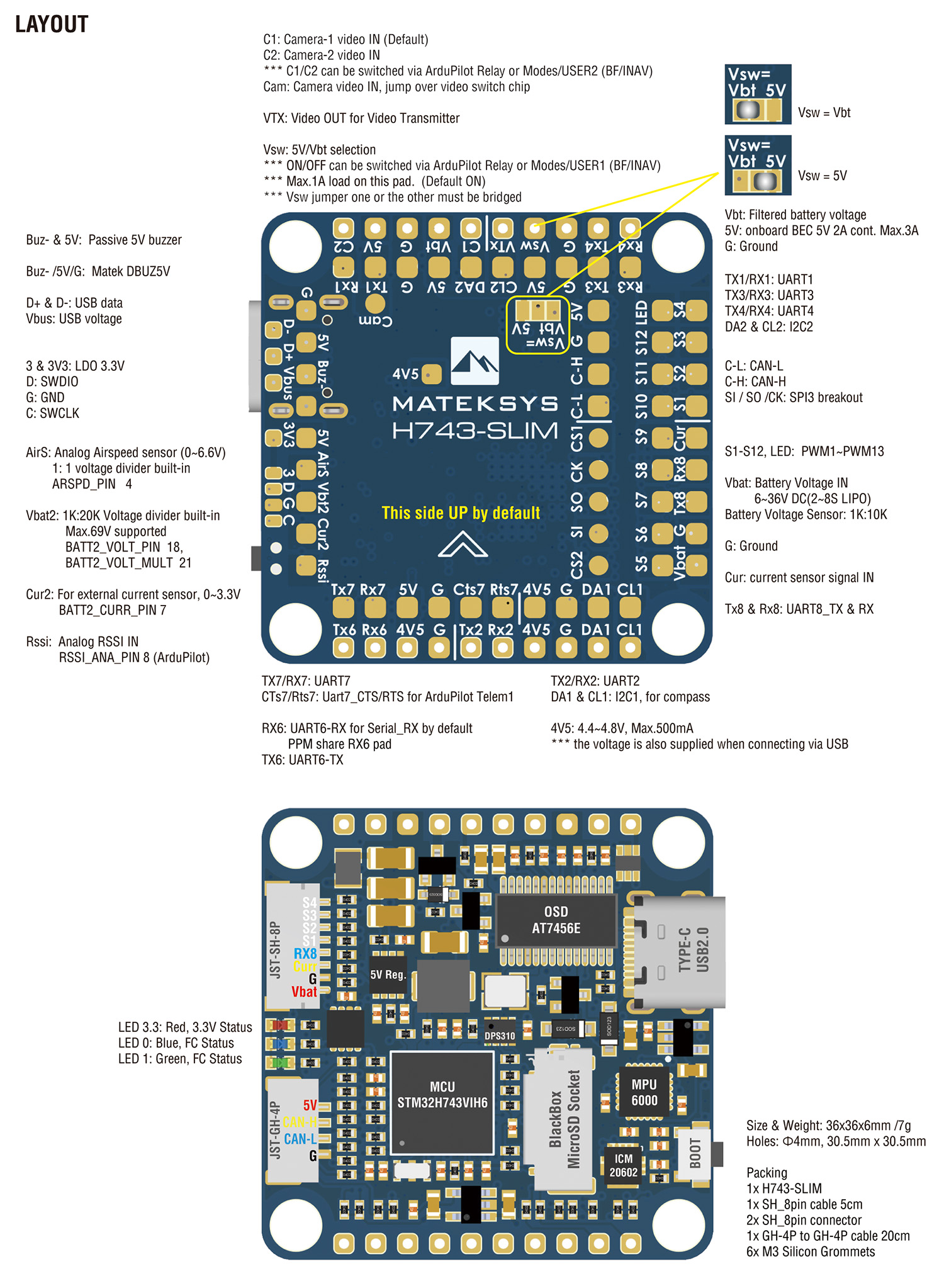

Схема підключення та розпіновка


Підтримка прошивок та рекомендації

  • Контролер має попередньо встановлену прошивку Betaflight для контролю якості

  • ArduPilot підтримує барометр DPS310, починаючи з версій:

    • Plane 4.0.6

    • Copter 4.0.4

  • iNAV підтримує H743 з версії 3.0.1

  • Betaflight ціль MATEKH743 підтримується з версії 4.3

⚠️ Важливо:
При завантаженні ArduPilot через конфігуратори iNAV або Betaflight можливе зависання на 50% при виборі Full Chip Erase. Рекомендується використовувати STM32CubeProgrammer для очищення MCU та прошивки.

Підтримка Crossfire доступна лише у версії ArduPilot 4.1.
Необхідні параметри:

  • SERIAL7_PROTOCOL = 23

  • RSSI_TYPE = 3


Комплектація

  • 1 × контролер польоту MATEKSYS H743-SLIM V3

  • 6 × силіконових проставок (M4 → M3)

  • 1 × кабель JST-SH 4P → GH-4P (CAN, 20 см)

  • 1 × кабель JST-SH1.0 8 pin (5 см)

  • 2 × роз’єми JST-SH1.0 8 pin

Оплата

₴ Безготівковий розрахунок на ТОВ

Ви можете сплатити замовлення на розрахунковий рахунок за реквізитами (рахунок-фактура) після підтвердження замовлення.

Реквізити для оплати:

  • ТОВ «ТАКТІКАЛ ТЕХНОЛОДЖИ КОМПОНЕНТС»
  • IBAN: UA553348510000000026000293907
  • в АТ КБ «ПУМБ»

На вашу електронну адресу або через SMS/Viber також буде надіслано рахунок з додатковими інструкціями щодо оплати

₴ Оплата банківською карткою Visa або Mastercard через сервіс Portmone

Комісія сервісу становить 2% від суми платежу

Доставка

 Замовлення, оформлені в робочі дні до 17:00, відправляються в той же день.
✓ Замовлення, оформлені в робочі дні після 17:00, відправляються наступного робочого дня.
✓ Замовлення, оформлені після 17:00, у вихідні або святкові дні —  обробляються наступного робочого дня.

СПОСОБИ ДОСТАВКИ:

🚚 Адресна доставка кур’єром Нової Пошти

  • Терміни відправки - до 2-х днів
  • Терміни доставки - до 3-х днів
  • Вартість доставки від 130 грн

🚚 Новою Поштою по Україні

  • Терміни відправки - до 2-х днів
  • Терміни доставки - до 3-х днів
  • Вартість доставки до відділення - від 80 грн.
  • Вартість доставки до поштомату - від 90 грн.
Повернення

Обмін та повернення товарів здійснюється відповідно до Закону України «Про захист прав споживачів».

Покупець має право:

  1. обміняти товар належної якості;
  2. повернути товар належної якості;
  3. повернути або обміняти товар неналежної якості (з виробничим браком).

Умови обміну та повернення товару належної якості

Товар підлягає обміну або поверненню, якщо дотримані всі наступні умови:

  • товар новий, без слідів використання;
  • збережено оригінальне пакування, бірки та ярлики;
  • наявний документ, що підтверджує покупку (чек / рахунок);
  • з моменту отримання товару не минуло 14 календарних днів;
  • товар не був у використанні та не втратив товарний вигляд.

Процедура обміну та повернення товару належної якості

  1. Повідомте продавця про намір здійснити обмін або повернення товару.
  2. Відправте товар службою доставки та повідомте номер товарно-транспортної накладної (ТТН).
  3. Після отримання товару продавцем та перевірки його стану обмін товару або повернення коштів здійснюється протягом 7 (семи) робочих днів.

У разі оплати банківською карткою повернення коштів здійснюється тим самим способом, яким було здійснено оплату.

Процедура повернення товару неналежної якості

У разі виявлення виробничого браку:

  1. Повідомте продавця про намір повернути товар.
  2. Відправте товар та повідомте номер ТТН.
  3. Після отримання товару продавцем здійснюється обмін товару або повернення коштів протягом 7 (семи) робочих днів.

Витрати на доставку

Витрати на доставку та комісії платіжних сервісів оплачуються покупцем.

Виняток: у разі підтвердженого виробничого браку витрати на доставку компенсуються продавцем.

Адреса для обміну та повернення

Обмін та повернення товарів здійснюється через службу доставки Нова Пошта.

Дані для відправлення:

  • м. Київ, відділення Нової Пошти №25 (вул. Левка Лук’яненка, 9)
  • Худолій Євгеній Васильович, тел. 096 096 00 93

Повернення коштів

Повернення коштів здійснюється після отримання товару продавцем.

Кошти повертаються тим самим способом, яким було здійснено оплату.

Термін повернення коштів — до 7 (семи) робочих днів з моменту отримання посилки продавцем.

Новий відгук або коментар
Увійти за допомогою
Оцініть товар
Ціну уточнюйте
Увійдіть на сайт щоб
додати товар в список бажань
%
Увійти для відображення накопичувальної знижки
Дізнатися ціну
Характеристики
Процесор (MCU)
STM32H743VIT6, 480 MHz, 1 Mb RAM, 2 Mb Flash
Датчики IMU
MPU6000 + ICM42605 / ICM42688P (версії V3)
Барометр
Infineon DPS310
OSD
AT7456E
Blackbox
MicroSD слот (SDIO)
UART порти
7 із вбудованою інверсією
PWM виходи
13 (включно з LED)
I2C порти
2
CAN порт
1
SPI вихід
1 (breakout)
ADC входи
VBAT, Current, RSSI, Analog AirSpeed, VB2, CU2
Інтерфейс
USB Type-C
Живлення
6–36 V (2–8S LiPo)
BEC
5 V 2 A (макс 3 A)
LDO
3.3 V, 200 mA
Статична споживана потужність
Betaflight: 200 mA, ArduPilot: 150 mA (5 V)
Прошивки
ArduPilot, Betaflight, iNAV
Розміри монтажу
30.5×30.5 мм, Ø4 мм із втулками Ø3 мм
Габарити
36×36×5 мм
Вага
7 г
