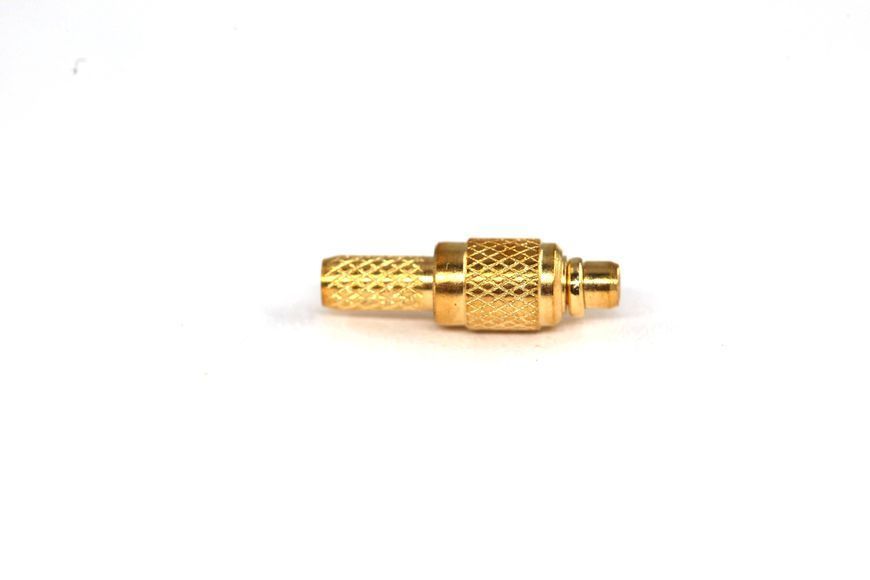

Роз'єм MMCX Male
Роз'єм серії MMCX Male (штекер) призначений для використання у ВЧ-пристроях з високою щільністю монтажу.
Він встановлюється на тонкі коаксіальні кабелі RG-316, RG-174 або LMR-100 та забезпечує компактне і надійне RF-з'єднання.
Основною особливістю роз'єму є механізм фіксації Snap-on, який дозволяє швидко підключати та відключати роз'єм без різьбового з'єднання. Після фіксації роз'єм може вільно обертатися на 360°, що знижує механічне навантаження на кабель і підвищує довговічність з'єднання.

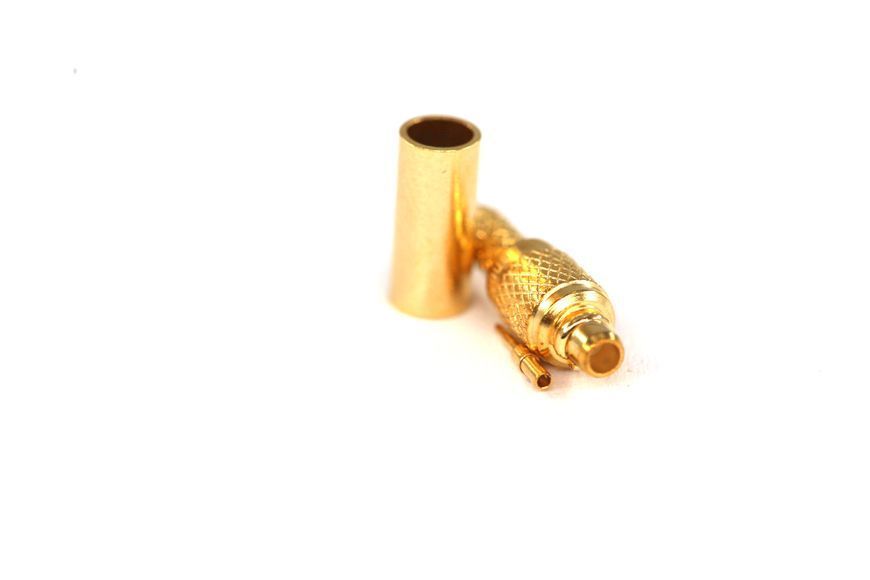

Монтаж кабелю здійснюється методом обтиску (crimp) зовнішньої гільзи та пайки центрального контакту.
Призначення
Роз'єм використовується для створення компактних ВЧ-з'єднань між друкованою платою та антеною або іншим RF-вузлом.
Завдяки своїм малим габаритам (приблизно на 35% менший за MCX), він ідеально підходить для пристроїв, де критичними є розмір, вага та щільність розміщення компонентів, при цьому забезпечуючи стабільну передачу сигналу на частотах до 6 ГГц.
Основні характеристики
-
Тип: MMCX Male
-
Кабель: RG-316, RG-174, LMR-100
-
Тип з'єднання: Snap-on (затискний)
-
Монтаж кабелю: Crimp + пайка центрального контакту
-
Імпеданс: 50 Ом
-
Діапазон частот: до 6 ГГц
-
Особливість: обертання роз'єму на 360°
Сфери застосування
-
Бездротові модулі: Wi-Fi карти, GPS-приймачі, стільникові модеми
-
Споживча електроніка: Смартфони, планшети, портативні навігатори
-
IoT та телеметрія: Малогабаритні датчики та контролери
-
FPV системи: Підключення антен у мікродронах та компактних відеопередавачах
✅ MMCX Male — ультракомпактний RF-конектор для сучасних бездротових пристроїв з високою щільністю монтажу.
