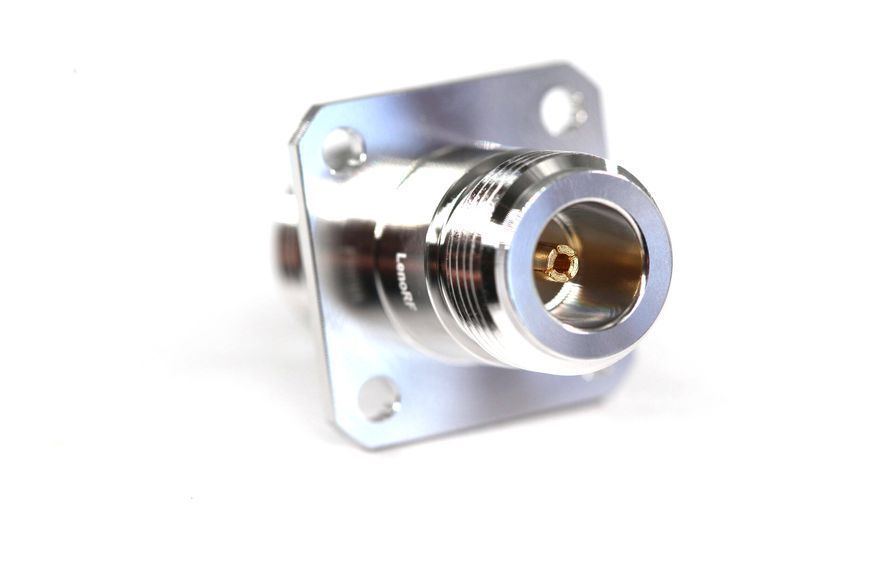

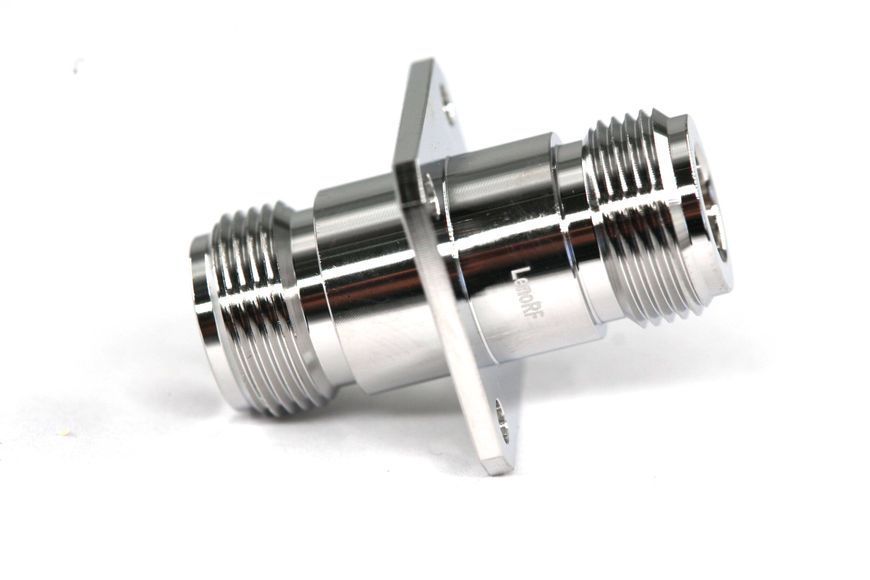

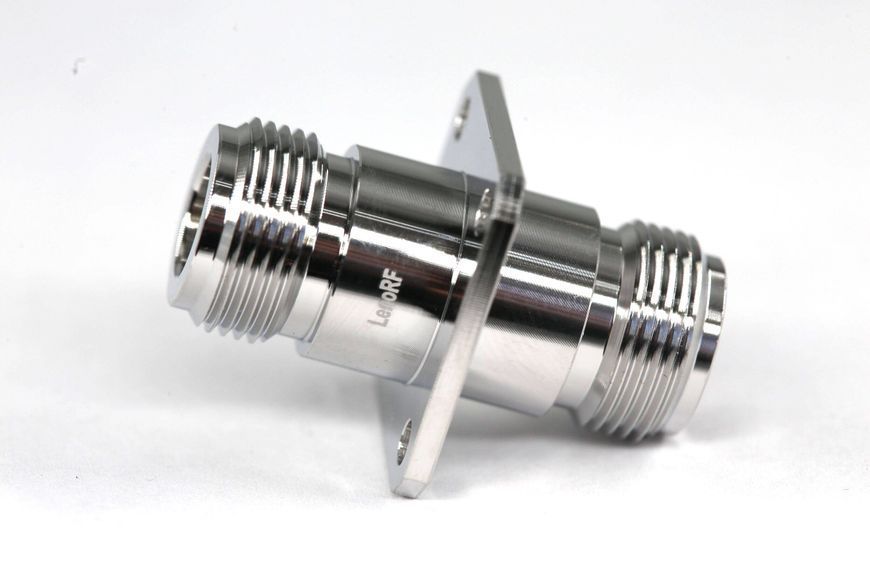

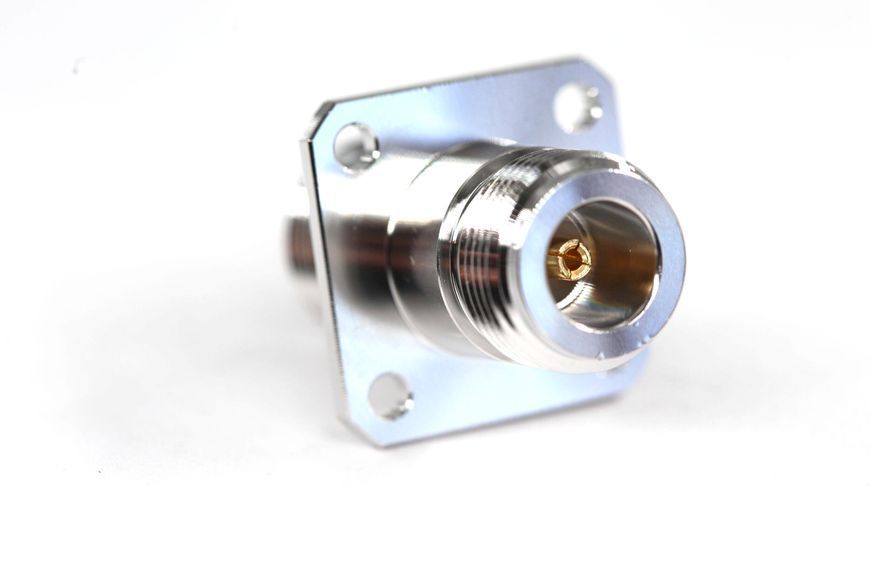

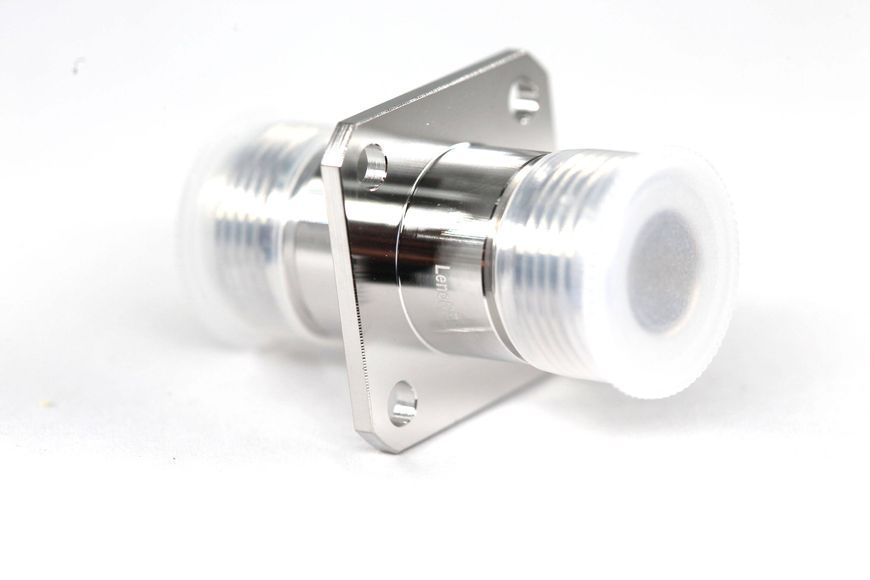

Перехідник ВЧ N-female to N-female фланцевий 25,4×25,4 мм 3.17.162

Артикул 3.17.162
В наявності
Опис

Адаптер N-Female → N-Female LenoRF (3.17.162) з фланцем

Високопотужний адаптер LenoRF 3.17.162 — це з’єднувач типу "гніздо-гніздо" серії N з квадратним фланцем для панельного монтажу, призначений для високонавантажених ВЧ-систем.

Масивна конструкція та надійне кріплення забезпечують стійкість до вібрацій та механічних навантажень, а більші габарити серії N дозволяють передавати сигнали значно вищої потужності з мінімальними спотвореннями.


Основні переваги

Прохідний порт Bulkhead / Panel Mount

  • Жорстко фіксує адаптер на панелі або корпусі

  • Ідеально для виведення антенних фідерів та потужних ВЧ-ліній

Надійність та механічна стабільність

  • Масивний квадратний фланець з чотирма монтажними отворами

  • Захист від прокручування та вібрацій

Висока потужність передачі

  • Серія N дозволяє працювати з кабелями великого діаметру (LMR-400, RG-213)

  • Мінімальні інтермодуляційні спотворення


Призначення

Адаптер служить для прохідного з’єднання крізь стінки корпусу і дозволяє надійно підключати важкі зовнішні кабелі та антени у високопотужних ВЧ-системах.


Сфери застосування

Базові станції мобільного зв’язку

  • Підключення вихідних каскадів підсилювачів

  • Антенно-фідерні розгалужувачі

Радіолокаційні системи (радари)

  • Надійне з’єднання модулів у складних умовах та при високих вібраціях

Вимірювальна техніка

  • Тестові стенди та екрановані камери для високопотужних сигналів

Професійне радіомовлення

  • З’єднання передавачів із фідерними лініями великого діаметру

Outdoor-обладнання

  • Застосування у зовнішніх блоках бездротового зв’язку завдяки надійності різьбового N-з’єднання


LenoRF 3.17.162 — потужний N-Female Barrel Adapter з фланцем для надійного прохідного з’єднання високопотужних ВЧ-ліній через панелі та корпуси.

Оплата

₴ Безготівковий розрахунок на ТОВ

Ви можете сплатити замовлення на розрахунковий рахунок за реквізитами (рахунок-фактура) після підтвердження замовлення.

Реквізити для оплати:

  • ТОВ «ТАКТІКАЛ ТЕХНОЛОДЖИ КОМПОНЕНТС»
  • IBAN: UA553348510000000026000293907
  • в АТ КБ «ПУМБ»

На вашу електронну адресу або через SMS/Viber також буде надіслано рахунок з додатковими інструкціями щодо оплати

₴ Оплата банківською карткою Visa або Mastercard через сервіс Portmone

Комісія сервісу становить 2% від суми платежу

Доставка

 Замовлення, оформлені в робочі дні до 17:00, відправляються в той же день.
✓ Замовлення, оформлені в робочі дні після 17:00, відправляються наступного робочого дня.
✓ Замовлення, оформлені після 17:00, у вихідні або святкові дні —  обробляються наступного робочого дня.

СПОСОБИ ДОСТАВКИ:

🚚 Адресна доставка кур’єром Нової Пошти

  • Терміни відправки - до 2-х днів
  • Терміни доставки - до 3-х днів
  • Вартість доставки від 130 грн

🚚 Новою Поштою по Україні

  • Терміни відправки - до 2-х днів
  • Терміни доставки - до 3-х днів
  • Вартість доставки до відділення - від 80 грн.
  • Вартість доставки до поштомату - від 90 грн.
Повернення

Обмін та повернення товарів здійснюється відповідно до Закону України «Про захист прав споживачів».

Покупець має право:

  1. обміняти товар належної якості;
  2. повернути товар належної якості;
  3. повернути або обміняти товар неналежної якості (з виробничим браком).

Умови обміну та повернення товару належної якості

Товар підлягає обміну або поверненню, якщо дотримані всі наступні умови:

  • товар новий, без слідів використання;
  • збережено оригінальне пакування, бірки та ярлики;
  • наявний документ, що підтверджує покупку (чек / рахунок);
  • з моменту отримання товару не минуло 14 календарних днів;
  • товар не був у використанні та не втратив товарний вигляд.

Процедура обміну та повернення товару належної якості

  1. Повідомте продавця про намір здійснити обмін або повернення товару.
  2. Відправте товар службою доставки та повідомте номер товарно-транспортної накладної (ТТН).
  3. Після отримання товару продавцем та перевірки його стану обмін товару або повернення коштів здійснюється протягом 7 (семи) робочих днів.

У разі оплати банківською карткою повернення коштів здійснюється тим самим способом, яким було здійснено оплату.

Процедура повернення товару неналежної якості

У разі виявлення виробничого браку:

  1. Повідомте продавця про намір повернути товар.
  2. Відправте товар та повідомте номер ТТН.
  3. Після отримання товару продавцем здійснюється обмін товару або повернення коштів протягом 7 (семи) робочих днів.

Витрати на доставку

Витрати на доставку та комісії платіжних сервісів оплачуються покупцем.

Виняток: у разі підтвердженого виробничого браку витрати на доставку компенсуються продавцем.

Адреса для обміну та повернення

Обмін та повернення товарів здійснюється через службу доставки Нова Пошта.

Дані для відправлення:

  • м. Київ, відділення Нової Пошти №25 (вул. Левка Лук’яненка, 9)
  • Худолій Євгеній Васильович, тел. 096 096 00 93

Повернення коштів

Повернення коштів здійснюється після отримання товару продавцем.

Кошти повертаються тим самим способом, яким було здійснено оплату.

Термін повернення коштів — до 7 (семи) робочих днів з моменту отримання посилки продавцем.

Новий відгук або коментар
Увійти за допомогою
Оцініть товар
245 грн з ПДВ
Увійдіть на сайт щоб
додати товар в список бажань
Оптові ціни від 5 одиниць
%
Увійти для відображення накопичувальної знижки
Безкоштовна консультація
Характеристики
Тип товару
Міжсерійний/внутрішньосерійний ВЧ адаптер
Серія роз'ємів
N-Type (Type N)
Тип роз'ємів (Стать)
N Female (гніздо) — N Female (гніздо)
Конструктивне виконання
Прямий, з 4-отвірним квадратним фланцем (Flange Mount)
Хвильовий опір
50 Ом
Діапазон робочих частот
DC – 11 ГГц (оптимально), до 18 ГГц (прецизійні версії)
Коефіцієнт стоячої хвилі (КСХ/VSWR)
≤ 1.15:1 (на частотах до 6 ГГц)
Внесені втрати (Insertion Loss)
≤ 0.15 dB
Опір ізоляції
≥ 5000 МОм
Робоча напруга
1000 В (RMS)
Витримувана напруга (діелектрик)
2500 В (RMS)
Корпус
Латунь (Brass)
Покриття корпусу
Нікель (Nickel) або Біла бронза (Ternary Alloy)
Центральний контакт
Фосфориста бронза / Берилієва мідь
Покриття контакту
Золото (Gold Plating)
Ізолятор (діелектрик)
PTFE (Тефлон)
Механізм фіксації
Різьбовий (5/8-24 UNEF) з обох сторін
Температурний діапазон
-55°C ... +155°C
Кількість циклів з'єднання
≥ 500
Відповідність стандартам
MIL-C-39012, IEC 60169-16
Спосіб монтажу
Гвинтове кріплення фланця на панель (4 отвори)
