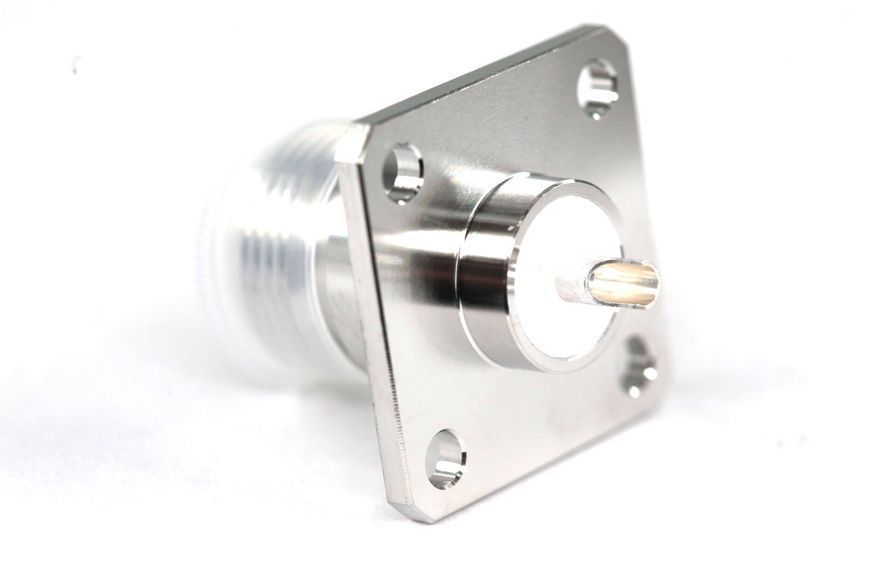

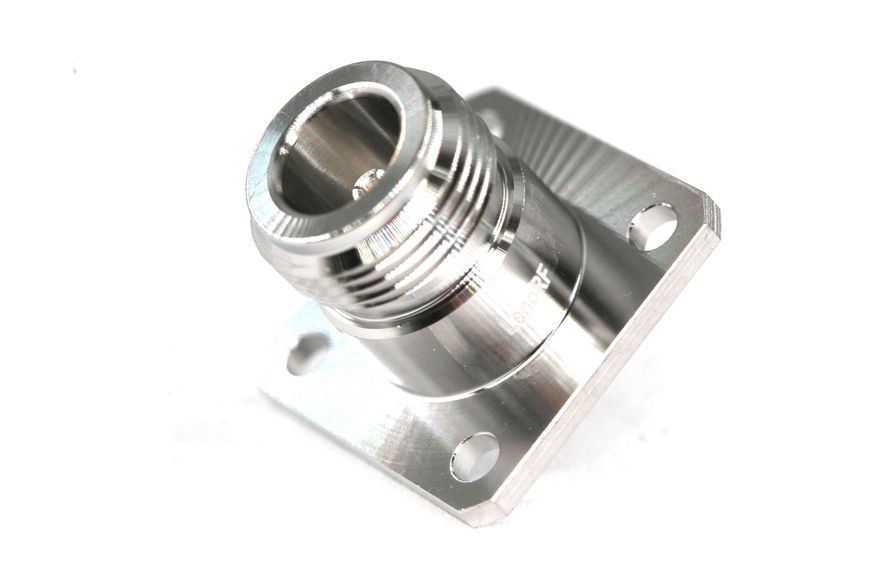

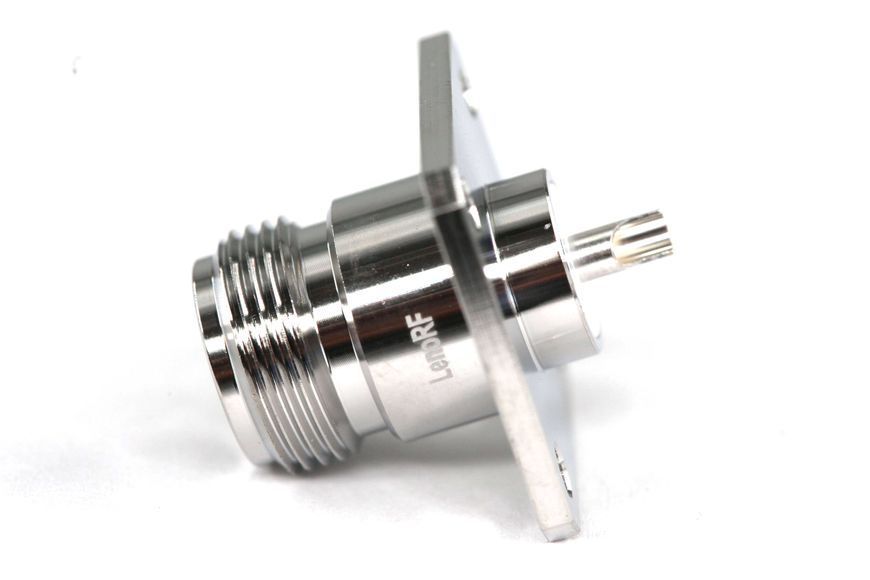

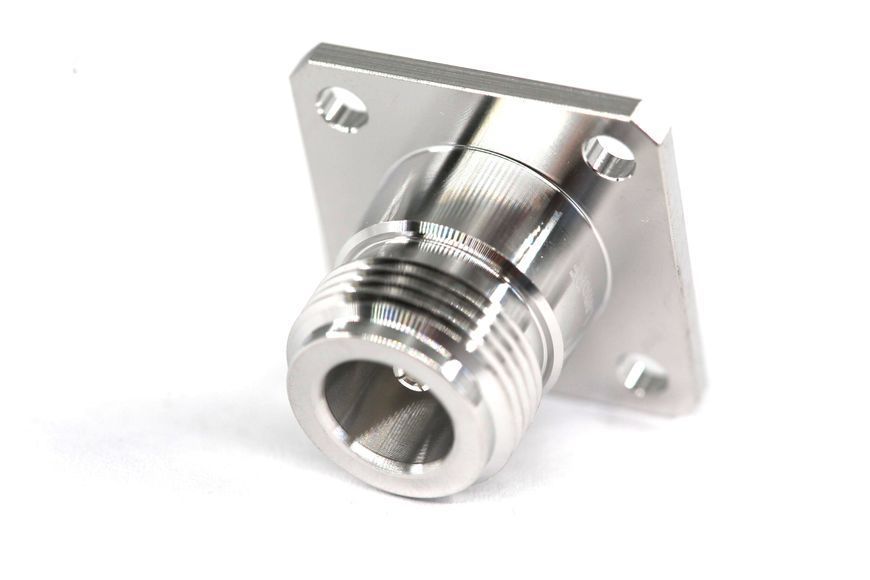

Роз'єм ВЧ N-female фланцевий 25.4×25.4 мм з центральним контактом Ø3 мм 3.04.0290

Артикул 3.04.0290
В наявності
Опис

Роз'єм N-type Female (гніздо, PCB/Flange Mount)

з фланцем на 4 отвори

Прецизійний високочастотний роз'єм серії N-type Female оснащений квадратним фланцем на 4 отвори для жорсткої фіксації на панелі або корпусі пристрою.

Дана модель має спеціальне виконання центрального контакту у вигляді штиря (pin) або плоского виводу, що призначений для прямого монтажу на друковані плати (PCB) або мікросмужкові лінії (Microstrip).
Корпус із латуні з нікелевим покриттям забезпечує ефективне екранування, а фланцеве кріплення гарантує високу механічну стійкість і знімає навантаження з точки пайки на платі при підключенні зовнішніх кабелів.


Особливості

  • Фланцеве кріплення (4 отвори) для жорсткої фіксації на панелі.

  • Центральний контакт для прямого монтажу на PCB / Microstrip.

  • Висока механічна міцність та відсутність люфтів.

  • Надійне екранування та низькі втрати сигналу.

  • Стійкість до механічних навантажень від зовнішніх кабелів.


Призначення

Роз'єм призначений для створення надійного ВЧ-порту на корпусі пристрою з прямим переходом на друковану плату.
Забезпечує мінімальний КСХ (VSWR) у точці переходу з коаксіального інтерфейсу на мікросмужкову лінію, зберігаючи при цьому герметичність корпусу та високу механічну стабільність завдяки фланцевому кріпленню.


Застосування

  • НВЧ-модулі: підсилювачі, дільники потужності, фільтри на друкованих платах.

  • Телекомунікаційне обладнання: базові станції та радіорелейні системи.

  • Вимірювальні прилади: фронтальні панелі генераторів та аналізаторів.

  • Радіолокація та РЕБ: системи з високими вимогами до точності передачі сигналу.


N-type Female (PCB Flange) — професійне рішення для інтеграції коаксіального інтерфейсу безпосередньо в друковану плату з максимальною надійністю та стабільністю сигналу.

Оплата

₴ Безготівковий розрахунок на ТОВ

Ви можете сплатити замовлення на розрахунковий рахунок за реквізитами (рахунок-фактура) після підтвердження замовлення.

Реквізити для оплати:

  • ТОВ «ТАКТІКАЛ ТЕХНОЛОДЖИ КОМПОНЕНТС»
  • IBAN: UA553348510000000026000293907
  • в АТ КБ «ПУМБ»

На вашу електронну адресу або через SMS/Viber також буде надіслано рахунок з додатковими інструкціями щодо оплати

₴ Оплата банківською карткою Visa або Mastercard через сервіс Portmone

Комісія сервісу становить 2% від суми платежу

Доставка

 Замовлення, оформлені в робочі дні до 17:00, відправляються в той же день.
✓ Замовлення, оформлені в робочі дні після 17:00, відправляються наступного робочого дня.
✓ Замовлення, оформлені після 17:00, у вихідні або святкові дні —  обробляються наступного робочого дня.

СПОСОБИ ДОСТАВКИ:

🚚 Адресна доставка кур’єром Нової Пошти

  • Терміни відправки - до 2-х днів
  • Терміни доставки - до 3-х днів
  • Вартість доставки від 130 грн

🚚 Новою Поштою по Україні

  • Терміни відправки - до 2-х днів
  • Терміни доставки - до 3-х днів
  • Вартість доставки до відділення - від 80 грн.
  • Вартість доставки до поштомату - від 90 грн.
Повернення

Обмін та повернення товарів здійснюється відповідно до Закону України «Про захист прав споживачів».

Покупець має право:

  1. обміняти товар належної якості;
  2. повернути товар належної якості;
  3. повернути або обміняти товар неналежної якості (з виробничим браком).

Умови обміну та повернення товару належної якості

Товар підлягає обміну або поверненню, якщо дотримані всі наступні умови:

  • товар новий, без слідів використання;
  • збережено оригінальне пакування, бірки та ярлики;
  • наявний документ, що підтверджує покупку (чек / рахунок);
  • з моменту отримання товару не минуло 14 календарних днів;
  • товар не був у використанні та не втратив товарний вигляд.

Процедура обміну та повернення товару належної якості

  1. Повідомте продавця про намір здійснити обмін або повернення товару.
  2. Відправте товар службою доставки та повідомте номер товарно-транспортної накладної (ТТН).
  3. Після отримання товару продавцем та перевірки його стану обмін товару або повернення коштів здійснюється протягом 7 (семи) робочих днів.

У разі оплати банківською карткою повернення коштів здійснюється тим самим способом, яким було здійснено оплату.

Процедура повернення товару неналежної якості

У разі виявлення виробничого браку:

  1. Повідомте продавця про намір повернути товар.
  2. Відправте товар та повідомте номер ТТН.
  3. Після отримання товару продавцем здійснюється обмін товару або повернення коштів протягом 7 (семи) робочих днів.

Витрати на доставку

Витрати на доставку та комісії платіжних сервісів оплачуються покупцем.

Виняток: у разі підтвердженого виробничого браку витрати на доставку компенсуються продавцем.

Адреса для обміну та повернення

Обмін та повернення товарів здійснюється через службу доставки Нова Пошта.

Дані для відправлення:

  • м. Київ, відділення Нової Пошти №25 (вул. Левка Лук’яненка, 9)
  • Худолій Євгеній Васильович, тел. 096 096 00 93

Повернення коштів

Повернення коштів здійснюється після отримання товару продавцем.

Кошти повертаються тим самим способом, яким було здійснено оплату.

Термін повернення коштів — до 7 (семи) робочих днів з моменту отримання посилки продавцем.

Новий відгук або коментар
Увійти за допомогою
Оцініть товар
158 грн з ПДВ
Увійдіть на сайт щоб
додати товар в список бажань
Оптові ціни від 5 одиниць
%
Увійти для відображення накопичувальної знижки
Безкоштовна консультація
Характеристики
Тип товару
Радіочастотний роз'єм (конектор)
Серія роз'ємів
N-type
Тип роз'ємів (Стать)
Female (Гніздо / Мама)
Конструктивне виконання
Прямий з фланцем (4-hole Flange Mount)
Хвильовий опір
50 Ом
Діапазон робочих частот
DC – 11 ГГц (прецизійне виконання до 18 ГГц)
Коефіцієнт стоячої хвилі (КСХ/VSWR)
≤ 1.15 (на частотах до 6 ГГц)
Внесені втрати (Insertion Loss)
≤ 0.05 дБ
Опір ізоляції
≥ 5000 МОм
Робоча напруга
1000 В
Витримувана напруга (діелектрик)
2500 В (RMS)
Корпус
Латунь (Brass)
Покриття корпусу
Нікель (Nickel) або Триметал (White Bronze)
Центральний контакт
Берилієва мідь (Beryllium Copper)
Покриття контакту
Золото (Gold)
Ізолятор (діелектрик)
PTFE (Тефлон)
Механізм фіксації
Різьбовий (5/8-24 UNEF)
Температурний діапазон
-65°C ... +165°C
Кількість циклів з'єднання
≥ 500
Відповідність стандартам
MIL-C-39012, RoHS
Спосіб монтажу
Гвинти на панель / Пайка контакту на PCB/Microstrip
