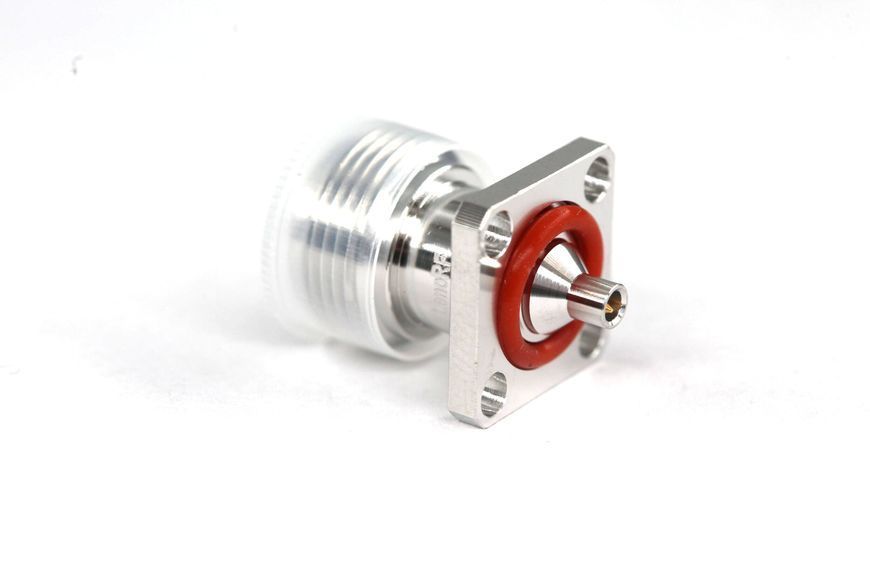

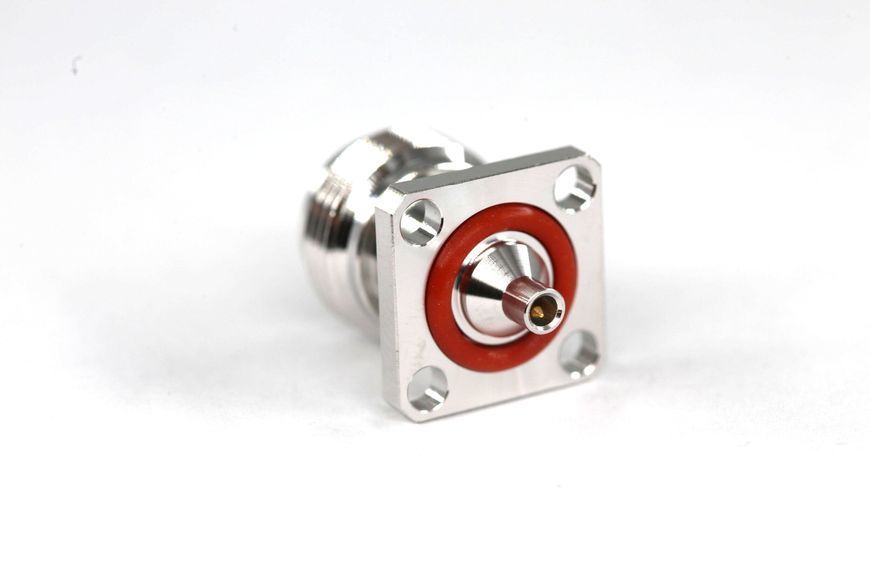

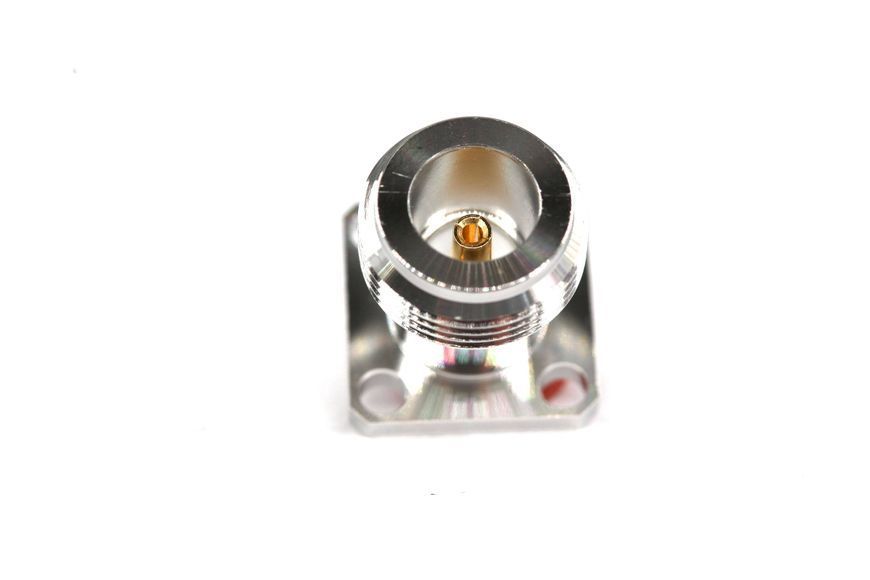

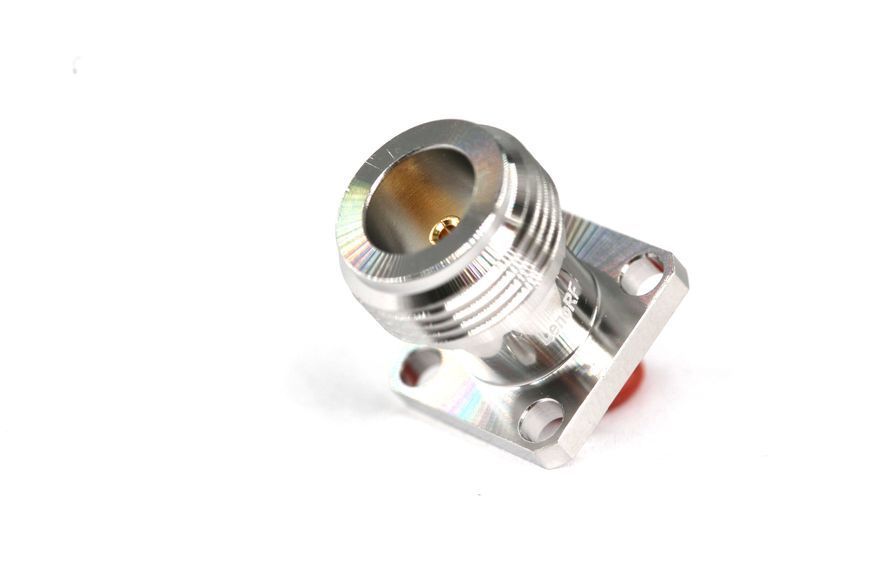

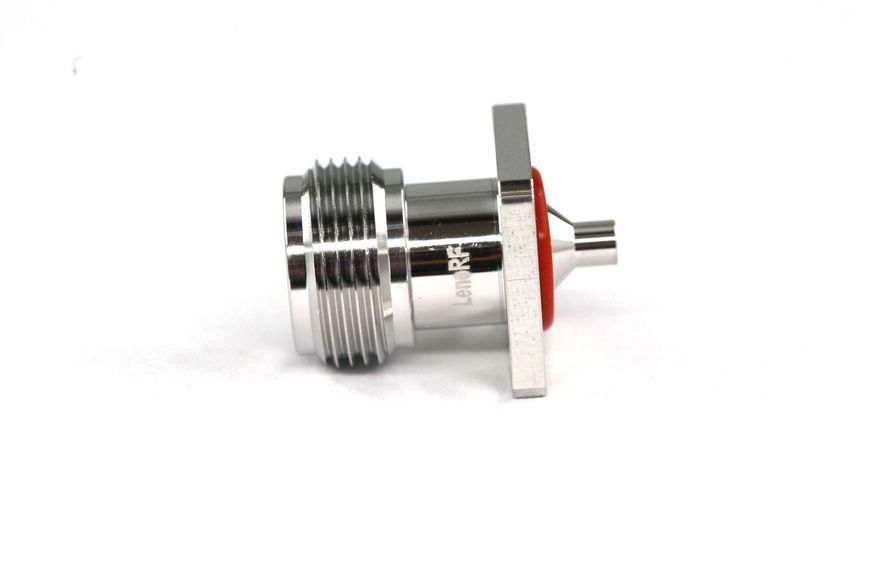

Роз'єм N-type Female (гніздо, Flange Mount, RG-405)
з фланцем на 4 отвори
Прецизійний високочастотний роз'єм серії N-type Female оснащений квадратним фланцем на 4 отвори та спеціально розроблений для монтажу методом пайки на напівжорсткі (Semi-Rigid) або напівгнучкі (Semi-Flexible) кабелі типу RG-405 (.086").
Пайка корпусу безпосередньо до мідної оболонки кабелю забезпечує максимальний рівень екранування та стабільно низький КСХ (VSWR) на частотах до 11 ГГц.
Фланцеве виконання дозволяє жорстко зафіксувати роз'єм на панелі або шасі, повністю усуваючи механічне навантаження в місці пайки кабелю.
Особливості
-
Фланцеве кріплення (4 отвори) для жорсткої фіксації на панелі.
-
Монтаж методом пайки (solder) для максимальної надійності.
-
Сумісність із кабелем RG-405 (.086").
-
Високий рівень екранування та мінімальні втрати сигналу.
-
Стійкість до вібрацій і механічних навантажень.
Призначення
Роз'єм призначений для створення прецизійного, механічно стабільного та високоекранованого ВЧ-порту на корпусі приладу.
Забезпечує ідеальний перехід сигналу з тонкого напівжорсткого кабелю на повнорозмірний інтерфейс N-type, гарантуючи герметичність корпусу, низький КСХ та довготривалу стабільність параметрів.
Застосування
-
Вимірювальна апаратура: генератори, аналізатори спектру, атенюатори.
-
НВЧ-модулі: підсилювачі потужності та фільтри з внутрішньою розводкою RG405.
-
Супутниковий та космічний зв'язок: стабільні та маловтратні з'єднання.
-
Військова радіолокація: системи фазованих антенних решіток.
✅ N-type Female (Flange, solder RG405) — оптимальне рішення для прецизійних НВЧ-вузлів, де критичні екранування, стабільність та механічна надійність.
