Високоміцний прямий 4-отвірний фланцевий обтискний роз'єм типу N для кабелю RG316 RG174 3.04.0295

Артикул 3.04.0295
В наявності
Опис

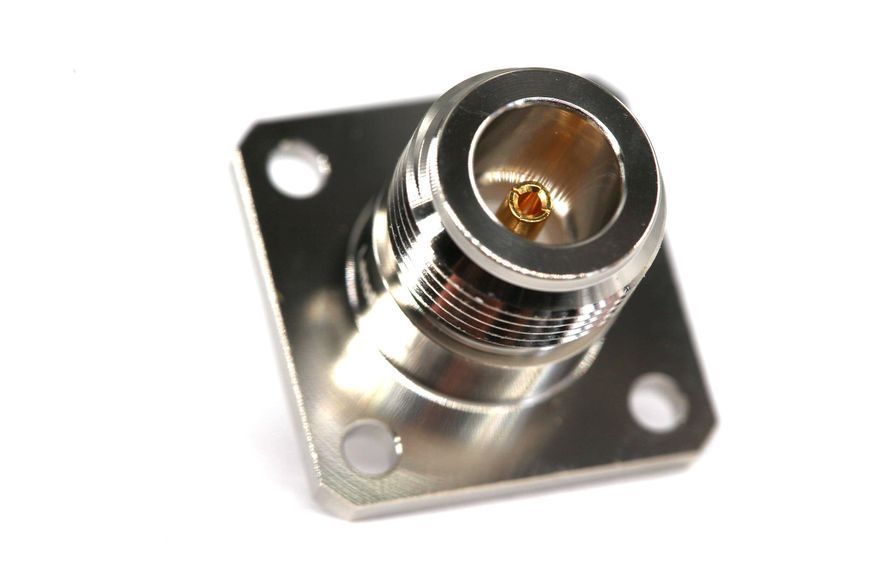

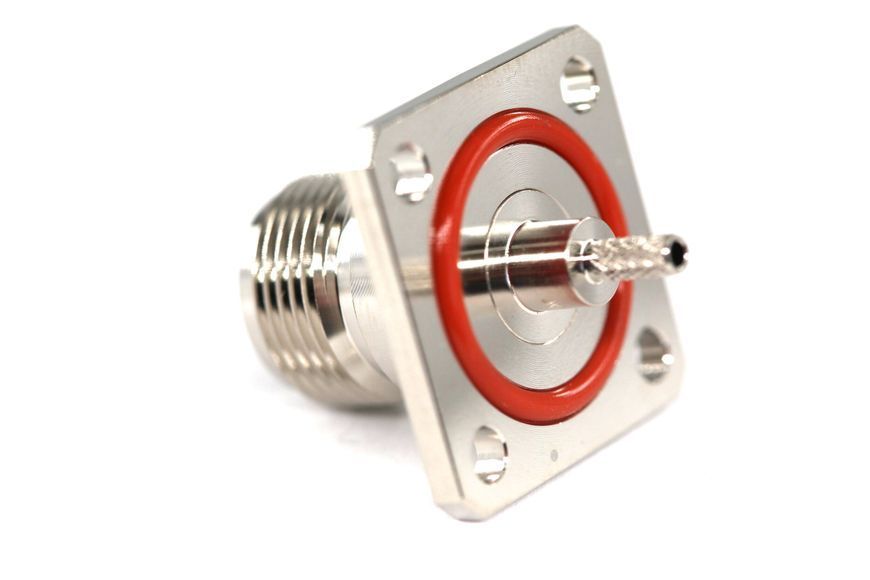

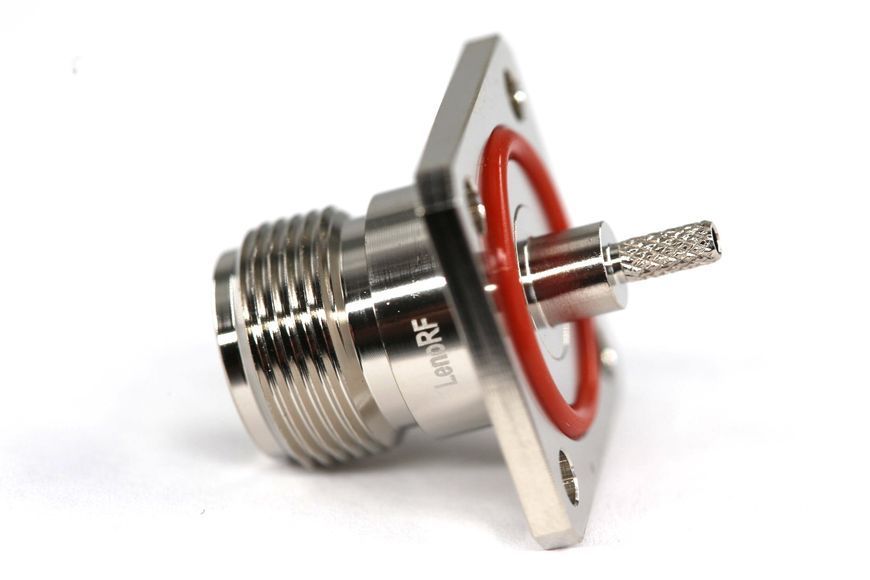

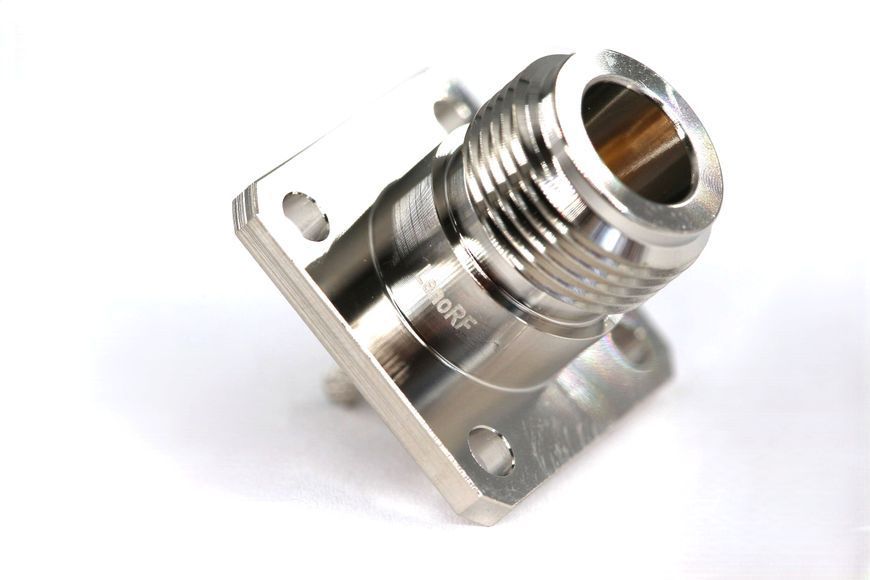

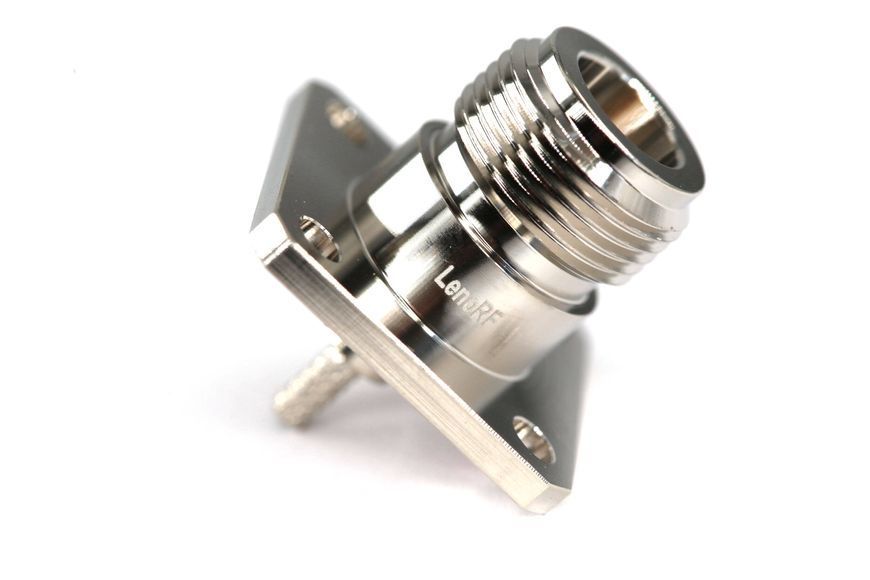

Роз'єм N-type Female Flange Mount (панельне гніздо)

для кабелів RG-316 / RG-174 / LMR-100

Високочастотний роз'єм серії N-type Female з квадратним фланцем на 4 отвори призначений для монтажу на панель при використанні тонких коаксіальних кабелів RG-316, RG-174 або LMR-100.

Дане виконання дозволяє отримати повнорозмірний інтерфейс N-типу на зовнішній панелі пристрою, навіть якщо внутрішня ВЧ-розводка виконана тонким гнучким кабелем.
Фланцеве кріплення (Flange Mount) забезпечує надійну фіксацію роз'єму на корпусі обладнання та дозволяє витримувати значні механічні навантаження під час підключення зовнішніх фідерних кабелів.


Особливості

  • Фланцеве кріплення на 4 отвори для жорсткого монтажу на панель.

  • Сумісність із тонкими коаксіальними кабелями RG-316, RG-174, LMR-100.

  • Надійна механічна фіксація без люфту та прокручування.

  • Стабільні електричні характеристики та низькі втрати сигналу.

  • Дозволяє безпечно підключати важкі зовнішні антени або фідери.


Призначення

Роз'єм призначений для створення стаціонарного ВЧ-інтерфейсу N-типу на панелі обладнання.
Фланцеве кріплення на 4 гвинти виключає люфт та прокручування роз'єму під час підключення кабелів, забезпечуючи стабільний контакт і надійне заземлення корпусу на шасі пристрою.


Застосування

  • IoT та M2M пристрої: виведення антенного порту на зовнішню панель компактних корпусів.

  • Телекомунікаційні бокси: перехід від внутрішніх ВЧ-модулів до зовнішніх антен.

  • FPV та системи радіозв’язку: наземні станції керування з компактною внутрішньою розводкою.

  • Лабораторні стенди: створення панельних ВЧ-портів для тестового обладнання.


N-type Female Flange Mount — оптимальне рішення для створення міцного панельного ВЧ-інтерфейсу N-типу при використанні тонких внутрішніх коаксіальних кабелів.



Оплата

₴ Безготівковий розрахунок на ТОВ

Ви можете сплатити замовлення на розрахунковий рахунок за реквізитами (рахунок-фактура) після підтвердження замовлення.

Реквізити для оплати:

  • ТОВ «ТАКТІКАЛ ТЕХНОЛОДЖИ КОМПОНЕНТС»
  • IBAN: UA553348510000000026000293907
  • в АТ КБ «ПУМБ»

На вашу електронну адресу або через SMS/Viber також буде надіслано рахунок з додатковими інструкціями щодо оплати

₴ Оплата банківською карткою Visa або Mastercard через сервіс Portmone

Комісія сервісу становить 2% від суми платежу

Доставка

 Замовлення, оформлені в робочі дні до 17:00, відправляються в той же день.
✓ Замовлення, оформлені в робочі дні після 17:00, відправляються наступного робочого дня.
✓ Замовлення, оформлені після 17:00, у вихідні або святкові дні —  обробляються наступного робочого дня.

СПОСОБИ ДОСТАВКИ:

🚚 Адресна доставка кур’єром Нової Пошти

  • Терміни відправки - до 2-х днів
  • Терміни доставки - до 3-х днів
  • Вартість доставки від 130 грн

🚚 Новою Поштою по Україні

  • Терміни відправки - до 2-х днів
  • Терміни доставки - до 3-х днів
  • Вартість доставки до відділення - від 80 грн.
  • Вартість доставки до поштомату - від 90 грн.
Повернення

Обмін та повернення товарів здійснюється відповідно до Закону України «Про захист прав споживачів».

Покупець має право:

  1. обміняти товар належної якості;
  2. повернути товар належної якості;
  3. повернути або обміняти товар неналежної якості (з виробничим браком).

Умови обміну та повернення товару належної якості

Товар підлягає обміну або поверненню, якщо дотримані всі наступні умови:

  • товар новий, без слідів використання;
  • збережено оригінальне пакування, бірки та ярлики;
  • наявний документ, що підтверджує покупку (чек / рахунок);
  • з моменту отримання товару не минуло 14 календарних днів;
  • товар не був у використанні та не втратив товарний вигляд.

Процедура обміну та повернення товару належної якості

  1. Повідомте продавця про намір здійснити обмін або повернення товару.
  2. Відправте товар службою доставки та повідомте номер товарно-транспортної накладної (ТТН).
  3. Після отримання товару продавцем та перевірки його стану обмін товару або повернення коштів здійснюється протягом 7 (семи) робочих днів.

У разі оплати банківською карткою повернення коштів здійснюється тим самим способом, яким було здійснено оплату.

Процедура повернення товару неналежної якості

У разі виявлення виробничого браку:

  1. Повідомте продавця про намір повернути товар.
  2. Відправте товар та повідомте номер ТТН.
  3. Після отримання товару продавцем здійснюється обмін товару або повернення коштів протягом 7 (семи) робочих днів.

Витрати на доставку

Витрати на доставку та комісії платіжних сервісів оплачуються покупцем.

Виняток: у разі підтвердженого виробничого браку витрати на доставку компенсуються продавцем.

Адреса для обміну та повернення

Обмін та повернення товарів здійснюється через службу доставки Нова Пошта.

Дані для відправлення:

  • м. Київ, відділення Нової Пошти №25 (вул. Левка Лук’яненка, 9)
  • Худолій Євгеній Васильович, тел. 096 096 00 93

Повернення коштів

Повернення коштів здійснюється після отримання товару продавцем.

Кошти повертаються тим самим способом, яким було здійснено оплату.

Термін повернення коштів — до 7 (семи) робочих днів з моменту отримання посилки продавцем.

Новий відгук або коментар
Увійти за допомогою
Оцініть товар
172 грн з ПДВ
Увійдіть на сайт щоб
додати товар в список бажань
Оптові ціни від 5 одиниць
%
Увійти для відображення накопичувальної знижки
Безкоштовна консультація
Характеристики
Тип товару
Радіочастотний роз'єм (конектор)
Серія роз'ємів
N-type
Тип роз'ємів (Стать)
Female (Гніздо / Мама)
Конструктивне виконання
Прямий з фланцем (4-hole Flange Mount)
Хвильовий опір
50 Ом
Діапазон робочих частот
DC – 11 ГГц (оптимально до 6 ГГц)
Коефіцієнт стоячої хвилі (КСХ/VSWR)
≤ 1.35 (на частотах до 6 ГГц)
Внесені втрати (Insertion Loss)
≤ 0.15 дБ
Опір ізоляції
≥ 5000 МОм
Робоча напруга
1000 В
Витримувана напруга (діелектрик)
2500 В (RMS)
Корпус
Латунь (Brass)
Покриття корпусу
Нікель (Nickel)
Центральний контакт
Фосфориста бронза / Берилієва мідь
Покриття контакту
Золото (Gold)
Ізолятор (діелектрик)
PTFE (Тефлон)
Механізм фіксації
Різьбовий (5/8-24 UNEF)
Температурний діапазон
-65°C ... +165°C
Кількість циклів з'єднання
≥ 500
Відповідність стандартам
MIL-C-39012, RoHS
Спосіб монтажу
Обтиск (Crimp) гільзи / Пайка контакту / Гвинти на панель
