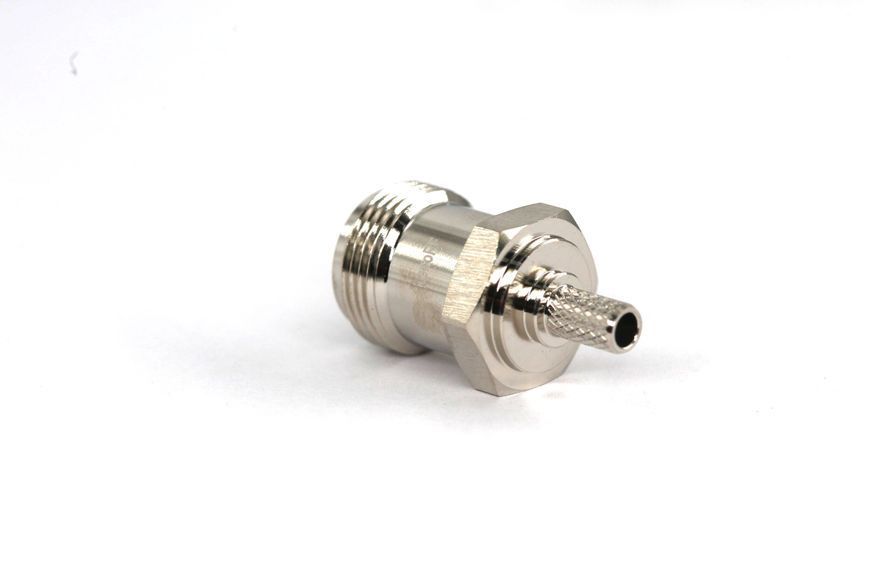

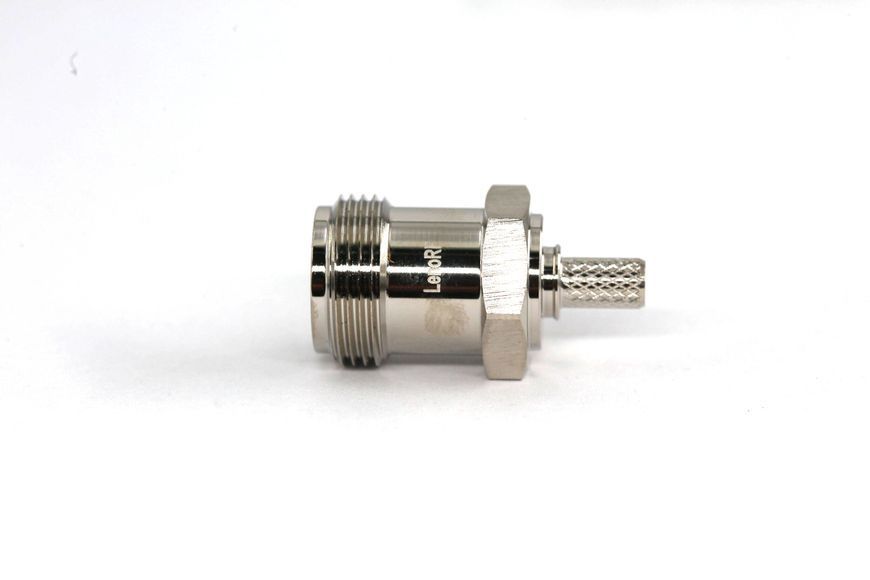

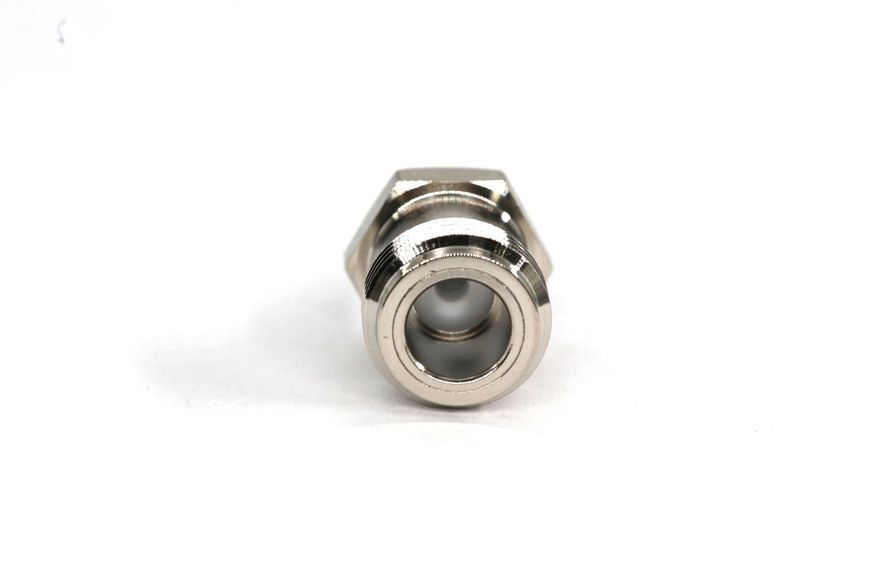

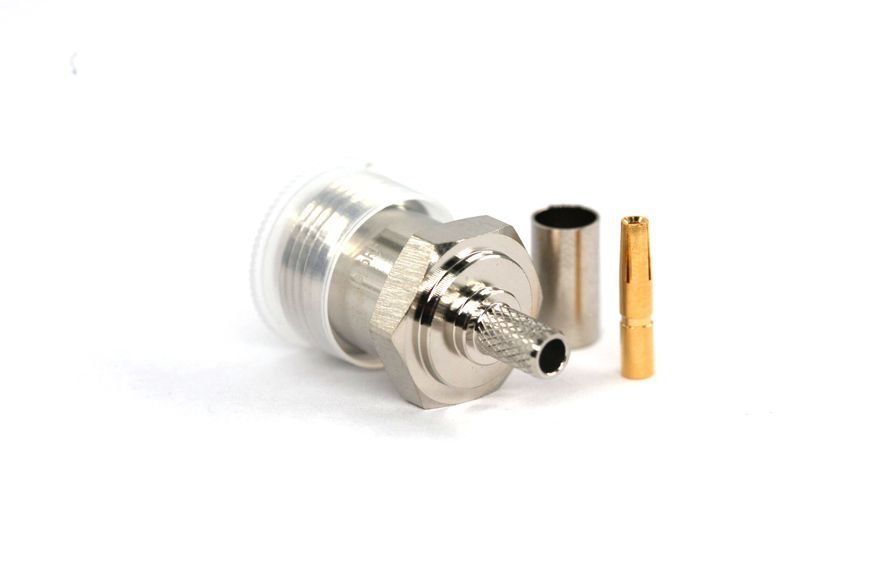

Роз'єм ВЧ N-female (RG58, RG223, RG142, RG400, KSR195), обтиск/обтиск 3.04.0256

Артикул 3.04.0256
В наявності
Опис

Роз'єм N-type Female (гніздо)

для кабелів RG-223 / RG-400

Високочастотний роз'єм серії N-type Female преміального класу призначений для монтажу на коаксіальні кабелі з подвійним екрануванням, такі як RG-223 або RG-400.

Корпус виготовлений із латуні з нікелевим покриттям, що забезпечує високу зносостійкість, захист від корозії та стабільну роботу у складних умовах експлуатації.
Монтаж виконується методом обтиску (crimping) зовнішньої гільзи, що гарантує високу механічну міцність з'єднання та надійний електричний контакт із подвійним обплетенням кабелю, мінімізуючи витік ВЧ-енергії.


Особливості

  • Сумісність із кабелями RG-223, RG-400 (подвійне екранування).

  • Обтискний монтаж (crimping) для надійної фіксації.

  • Нікельоване покриття для довговічності та захисту від корозії.

  • Високий рівень екранування та мінімальні втрати сигналу.

  • Стійкість до інтенсивної експлуатації та вібрацій.


Призначення

Роз'єм призначений для створення надійного та вологозахищеного інтерфейсу N-type на кабелях 50 Ом із покращеним екрануванням.
Забезпечує передачу сигналу з мінімальними втратами та низьким КСХ у широкому діапазоні частот до 11 ГГц, гарантуючи довговічність та стабільність з'єднання.


Застосування

  • Професійний радіозв'язок: фідерні лінії для авіаційної та морської апаратури.

  • Телекомунікації: системи посилення сигналу та базові станції.

  • Лабораторне обладнання: виготовлення вимірювальних кабелів (пігтейлів).

  • Військова техніка: стабільні ВЧ-тракти в умовах сильних завад.


N-type Female (crimp, RG223/400) — надійне рішення для професійних ВЧ-з’єднань із високими вимогами до екранування та стабільності сигналу.

Оплата

₴ Безготівковий розрахунок на ТОВ

Ви можете сплатити замовлення на розрахунковий рахунок за реквізитами (рахунок-фактура) після підтвердження замовлення.

Реквізити для оплати:

  • ТОВ «ТАКТІКАЛ ТЕХНОЛОДЖИ КОМПОНЕНТС»
  • IBAN: UA553348510000000026000293907
  • в АТ КБ «ПУМБ»

На вашу електронну адресу або через SMS/Viber також буде надіслано рахунок з додатковими інструкціями щодо оплати

₴ Оплата банківською карткою Visa або Mastercard через сервіс Portmone

Комісія сервісу становить 2% від суми платежу

Доставка

 Замовлення, оформлені в робочі дні до 17:00, відправляються в той же день.
✓ Замовлення, оформлені в робочі дні після 17:00, відправляються наступного робочого дня.
✓ Замовлення, оформлені після 17:00, у вихідні або святкові дні —  обробляються наступного робочого дня.

СПОСОБИ ДОСТАВКИ:

🚚 Адресна доставка кур’єром Нової Пошти

  • Терміни відправки - до 2-х днів
  • Терміни доставки - до 3-х днів
  • Вартість доставки від 130 грн

🚚 Новою Поштою по Україні

  • Терміни відправки - до 2-х днів
  • Терміни доставки - до 3-х днів
  • Вартість доставки до відділення - від 80 грн.
  • Вартість доставки до поштомату - від 90 грн.
Повернення

Обмін та повернення товарів здійснюється відповідно до Закону України «Про захист прав споживачів».

Покупець має право:

  1. обміняти товар належної якості;
  2. повернути товар належної якості;
  3. повернути або обміняти товар неналежної якості (з виробничим браком).

Умови обміну та повернення товару належної якості

Товар підлягає обміну або поверненню, якщо дотримані всі наступні умови:

  • товар новий, без слідів використання;
  • збережено оригінальне пакування, бірки та ярлики;
  • наявний документ, що підтверджує покупку (чек / рахунок);
  • з моменту отримання товару не минуло 14 календарних днів;
  • товар не був у використанні та не втратив товарний вигляд.

Процедура обміну та повернення товару належної якості

  1. Повідомте продавця про намір здійснити обмін або повернення товару.
  2. Відправте товар службою доставки та повідомте номер товарно-транспортної накладної (ТТН).
  3. Після отримання товару продавцем та перевірки його стану обмін товару або повернення коштів здійснюється протягом 7 (семи) робочих днів.

У разі оплати банківською карткою повернення коштів здійснюється тим самим способом, яким було здійснено оплату.

Процедура повернення товару неналежної якості

У разі виявлення виробничого браку:

  1. Повідомте продавця про намір повернути товар.
  2. Відправте товар та повідомте номер ТТН.
  3. Після отримання товару продавцем здійснюється обмін товару або повернення коштів протягом 7 (семи) робочих днів.

Витрати на доставку

Витрати на доставку та комісії платіжних сервісів оплачуються покупцем.

Виняток: у разі підтвердженого виробничого браку витрати на доставку компенсуються продавцем.

Адреса для обміну та повернення

Обмін та повернення товарів здійснюється через службу доставки Нова Пошта.

Дані для відправлення:

  • м. Київ, відділення Нової Пошти №25 (вул. Левка Лук’яненка, 9)
  • Худолій Євгеній Васильович, тел. 096 096 00 93

Повернення коштів

Повернення коштів здійснюється після отримання товару продавцем.

Кошти повертаються тим самим способом, яким було здійснено оплату.

Термін повернення коштів — до 7 (семи) робочих днів з моменту отримання посилки продавцем.

Новий відгук або коментар
Увійти за допомогою
Оцініть товар
145 грн з ПДВ
Увійдіть на сайт щоб
додати товар в список бажань
Оптові ціни від 5 одиниць
%
Увійти для відображення накопичувальної знижки
Безкоштовна консультація
Характеристики
Тип товару
Радіочастотний роз'єм (конектор)
Серія роз'ємів
N-type
Тип роз'ємів (Стать)
Female (Гніздо / Мама)
Конструктивне виконання
Прямий (Straight)
Хвильовий опір
50 Ом
Діапазон робочих частот
DC – 11 ГГц
Коефіцієнт стоячої хвилі (КСХ/VSWR)
≤ 1.30 (на частотах до 6 ГГц)
Внесені втрати (Insertion Loss)
≤ 0.15 дБ
Опір ізоляції
≥ 5000 МОм
Робоча напруга
1000 В
Витримувана напруга (діелектрик)
2500 В (RMS)
Корпус
Латунь (Brass)
Покриття корпусу
Нікель (Nickel)
Центральний контакт
Берилієва мідь / Фосфориста бронза
Покриття контакту
Золото (Gold)
Ізолятор (діелектрик)
PTFE (Тефлон)
Механізм фіксації
Різьбовий (5/8-24 UNEF)
Температурний діапазон
-65°C ... +165°C
Кількість циклів з'єднання
≥ 500
Відповідність стандартам
MIL-C-39012, RoHS
Спосіб монтажу
Обтиск (Crimp) гільзи / Пайка контакту
