Роз'єм N-male для кабеля KSR500, LMR500 3.04.0310

Артикул 3.04.0310
В наявності
Опис

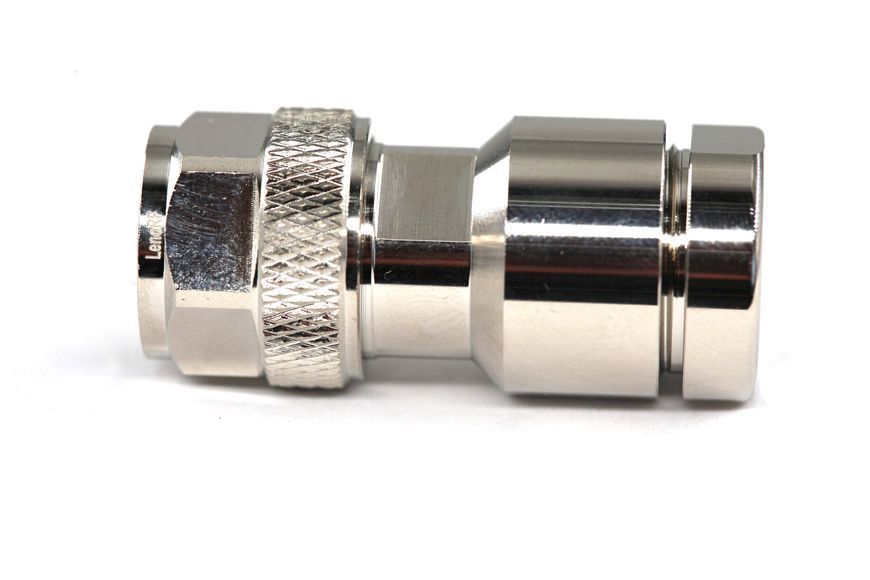

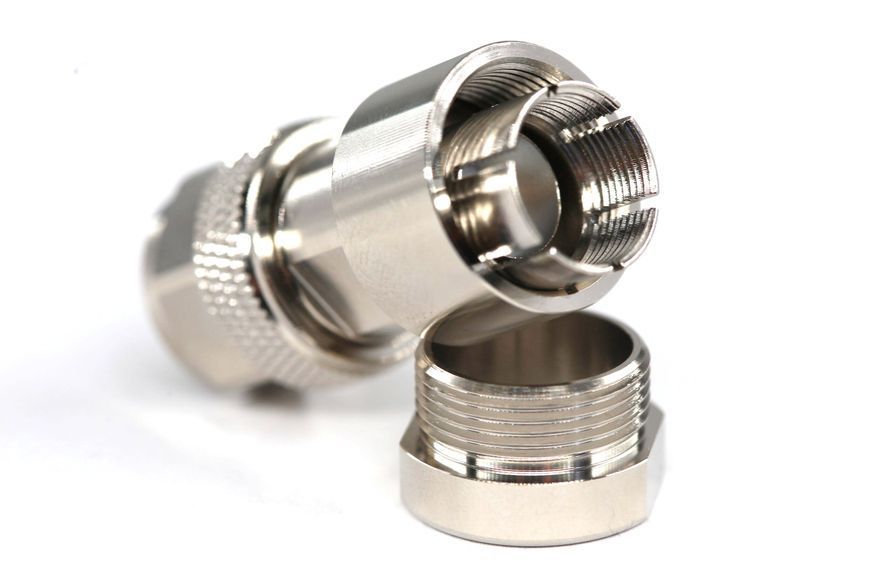

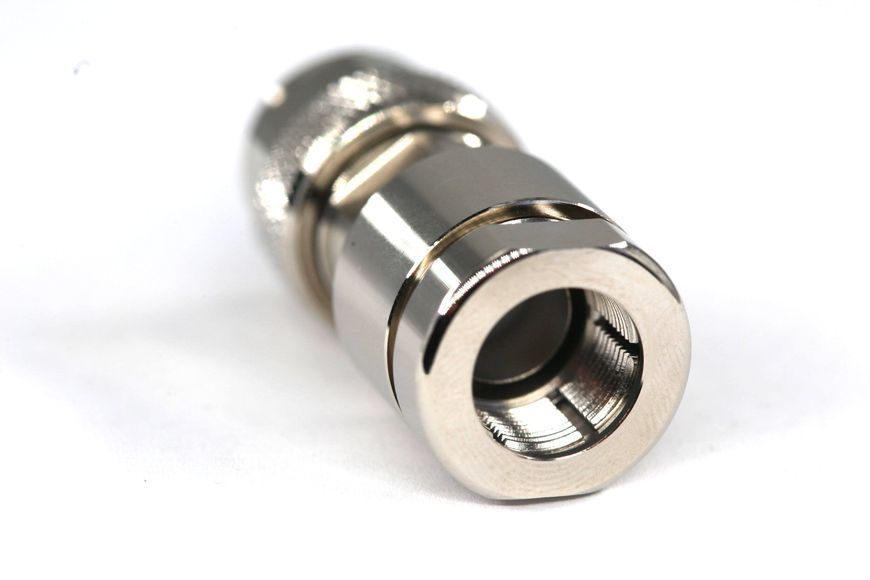

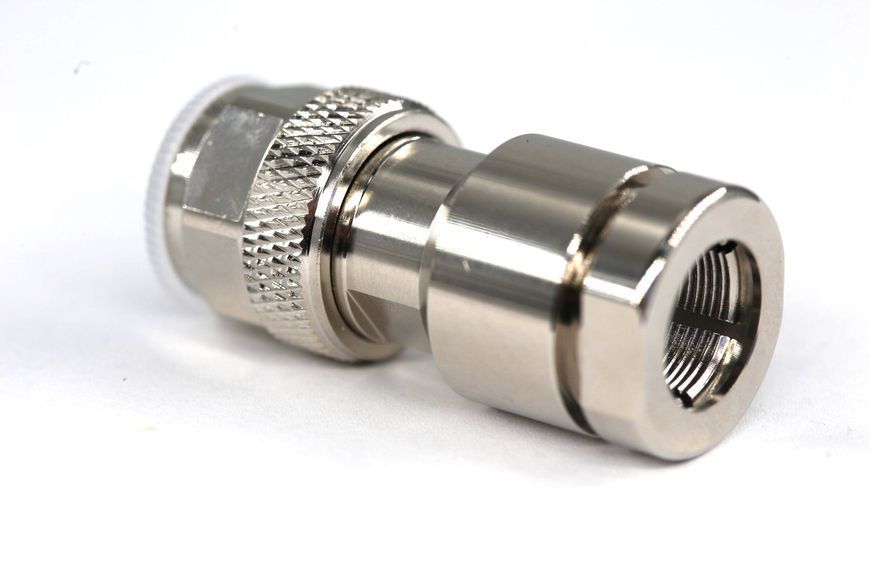

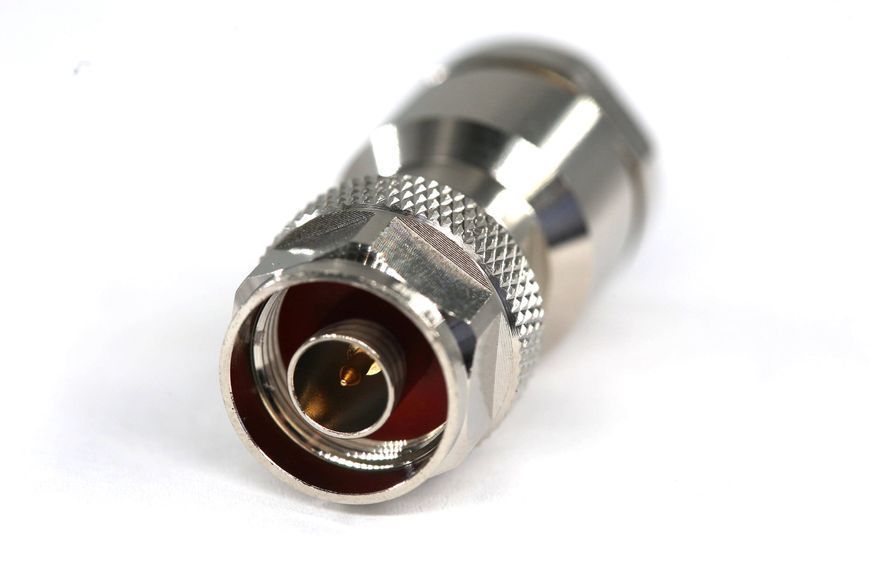

Кабельний роз'єм N-Male LenoRF (3.04.0310) для кабелю LMR-500

Високочастотний роз’єм LenoRF 3.04.0310 — це кабельний конектор стандарту N-Type, призначений для монтажу на коаксіальний кабель LMR-500 та сумісні аналоги (CNT-500, RG-8).

Роз’єм використовується у магістральних радіочастотних лініях, де необхідна передача сигналу з мінімальними втратами та робота з підвищеною потужністю. Завдяки міцній конструкції та точній геометрії контактів конектор забезпечує стабільну роботу у професійних системах зв’язку.


Основні переваги

Стандарт N-Type для потужних ВЧ систем
Роз’єми серії N здатні працювати з вищими рівнями потужності порівняно з компактними SMA-конекторами, що робить їх оптимальним рішенням для передавальних станцій та магістральних антенних ліній.

Надійне різьбове з’єднання
Масивна конструкція та різьбове з’єднання забезпечують високу механічну міцність і стабільний контакт навіть при тривалій експлуатації.

Стійкість до зовнішніх умов
Конектор добре підходить для використання у зовнішніх антенних системах, забезпечуючи захист з’єднання від вологи та механічних навантажень.

Позолочений центральний контакт (Gold Plated)
Золоте покриття контакту:

  • зменшує перехідний опір

  • покращує провідність

  • захищає від окислення

Тефлоновий діелектрик (PTFE)
Використання тефлону забезпечує стабільні електричні характеристики та високу термостійкість.

Оптимізована конструкція для кабелю LMR-500
Геометрія внутрішньої частини роз’єму точно відповідає структурі кабелю LMR-500, що забезпечує правильний хвильовий опір і мінімальний рівень відбиття сигналу.


Сумісність

Роз’єм призначений для монтажу на коаксіальні кабелі:

  • LMR-500

  • CNT-500

  • RG-8

  • інші кабелі аналогічного діаметра


Сфери застосування

Базові станції зв’язку

  • антени мобільного зв’язку

  • підсилювачі сигналу 4G / LTE / 5G

Магістральні антенні лінії

  • фідерні кабелі великої довжини

  • системи з низькими втратами сигналу

Радіозв’язок та телеметрія

  • передача даних на великі відстані

  • професійні радіочастотні системи

Промисловий Wi-Fi

  • підключення потужних зовнішніх антен

  • outdoor access points


LenoRF 3.04.0310 — потужний N-type роз’єм для монтажу на кабель LMR-500, який забезпечує надійне з’єднання та мінімальні втрати сигналу у магістральних ВЧ системах.

Оплата

₴ Безготівковий розрахунок на ТОВ

Ви можете сплатити замовлення на розрахунковий рахунок за реквізитами (рахунок-фактура) після підтвердження замовлення.

Реквізити для оплати:

  • ТОВ «ТАКТІКАЛ ТЕХНОЛОДЖИ КОМПОНЕНТС»
  • IBAN: UA553348510000000026000293907
  • в АТ КБ «ПУМБ»

На вашу електронну адресу або через SMS/Viber також буде надіслано рахунок з додатковими інструкціями щодо оплати

₴ Оплата банківською карткою Visa або Mastercard через сервіс Portmone

Комісія сервісу становить 2% від суми платежу

Доставка

 Замовлення, оформлені в робочі дні до 17:00, відправляються в той же день.
✓ Замовлення, оформлені в робочі дні після 17:00, відправляються наступного робочого дня.
✓ Замовлення, оформлені після 17:00, у вихідні або святкові дні —  обробляються наступного робочого дня.

СПОСОБИ ДОСТАВКИ:

🚚 Адресна доставка кур’єром Нової Пошти

  • Терміни відправки - до 2-х днів
  • Терміни доставки - до 3-х днів
  • Вартість доставки від 130 грн

🚚 Новою Поштою по Україні

  • Терміни відправки - до 2-х днів
  • Терміни доставки - до 3-х днів
  • Вартість доставки до відділення - від 80 грн.
  • Вартість доставки до поштомату - від 90 грн.
Повернення

Обмін та повернення товарів здійснюється відповідно до Закону України «Про захист прав споживачів».

Покупець має право:

  1. обміняти товар належної якості;
  2. повернути товар належної якості;
  3. повернути або обміняти товар неналежної якості (з виробничим браком).

Умови обміну та повернення товару належної якості

Товар підлягає обміну або поверненню, якщо дотримані всі наступні умови:

  • товар новий, без слідів використання;
  • збережено оригінальне пакування, бірки та ярлики;
  • наявний документ, що підтверджує покупку (чек / рахунок);
  • з моменту отримання товару не минуло 14 календарних днів;
  • товар не був у використанні та не втратив товарний вигляд.

Процедура обміну та повернення товару належної якості

  1. Повідомте продавця про намір здійснити обмін або повернення товару.
  2. Відправте товар службою доставки та повідомте номер товарно-транспортної накладної (ТТН).
  3. Після отримання товару продавцем та перевірки його стану обмін товару або повернення коштів здійснюється протягом 7 (семи) робочих днів.

У разі оплати банківською карткою повернення коштів здійснюється тим самим способом, яким було здійснено оплату.

Процедура повернення товару неналежної якості

У разі виявлення виробничого браку:

  1. Повідомте продавця про намір повернути товар.
  2. Відправте товар та повідомте номер ТТН.
  3. Після отримання товару продавцем здійснюється обмін товару або повернення коштів протягом 7 (семи) робочих днів.

Витрати на доставку

Витрати на доставку та комісії платіжних сервісів оплачуються покупцем.

Виняток: у разі підтвердженого виробничого браку витрати на доставку компенсуються продавцем.

Адреса для обміну та повернення

Обмін та повернення товарів здійснюється через службу доставки Нова Пошта.

Дані для відправлення:

  • м. Київ, відділення Нової Пошти №25 (вул. Левка Лук’яненка, 9)
  • Худолій Євгеній Васильович, тел. 096 096 00 93

Повернення коштів

Повернення коштів здійснюється після отримання товару продавцем.

Кошти повертаються тим самим способом, яким було здійснено оплату.

Термін повернення коштів — до 7 (семи) робочих днів з моменту отримання посилки продавцем.

Новий відгук або коментар
Увійти за допомогою
Оцініть товар
354 грн з ПДВ
Увійдіть на сайт щоб
додати товар в список бажань
Оптові ціни від 5 одиниць
%
Увійти для відображення накопичувальної знижки
Безкоштовна консультація
Характеристики
Тип товару
Кабельний ВЧ-конектор
Серія роз'ємів
N-type (Large)
Тип роз'ємів (Стать)
N-male (Штекер із центральним штирем)
Конструктивне виконання
Прямий (Straight)
Хвильовий опір
50 Ом
Діапазон робочих частот
DC — 11 ГГц (оптимізовано до 6 ГГц)
Коефіцієнт стоячої хвилі (КСХ/VSWR)
≤ 1.2 (@ 3 ГГц) / ≤ 1.35 (@ 6 ГГц)
Внесені втрати (Insertion Loss)
≤ 0.15 дБ
Опір ізоляції
≥ 5000 МОм
Робоча напруга
1000 В (макс.)
Витримувана напруга (діелектрик)
2500 В (AC)
Корпус
Латунь (Brass)
Покриття корпусу
Нікель (Nickel Plated) або Біла бронза (Ternary Alloy)
Центральний контакт
Латунь/Фосфориста бронза
Покриття контакту
Золото (Gold Plated)
Ізолятор (діелектрик)
PTFE (Тефлон)
Механізм фіксації
Різьбовий (5/8-24 UNEF)
Температурний діапазон
-55°C ... +155°C
Кількість циклів з'єднання
≥ 500
Відповідність стандартам
MIL-C-39012, IEC 60169-16, RoHS
Спосіб монтажу
Clamping (прижимной тип)
