Роз'єм ВЧ N-male Clamp (RG58, RG223, RG142, RG400, KSR195) 3.04.074

Артикул 3.04.074
В наявності
Опис

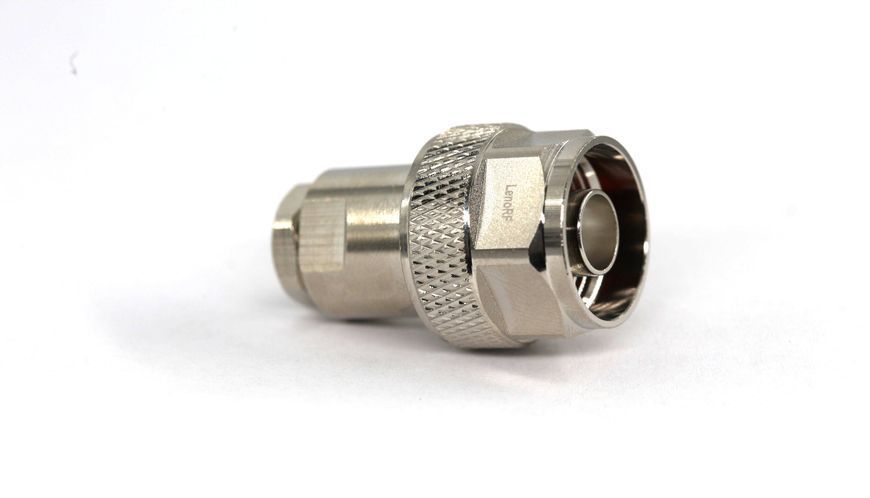

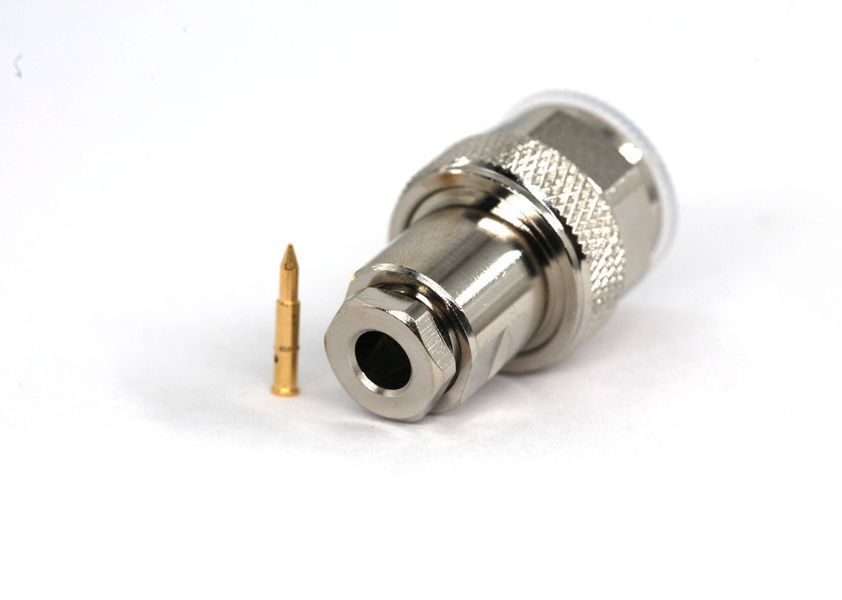

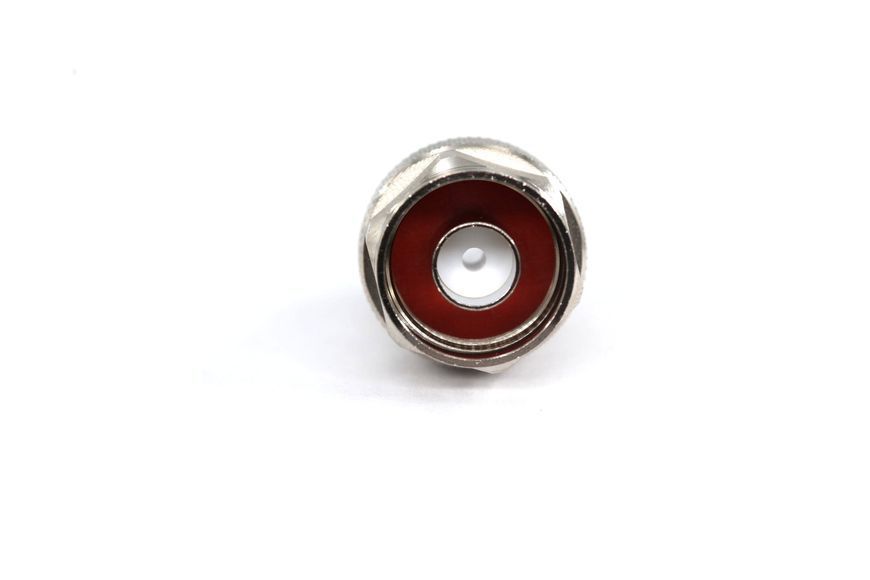

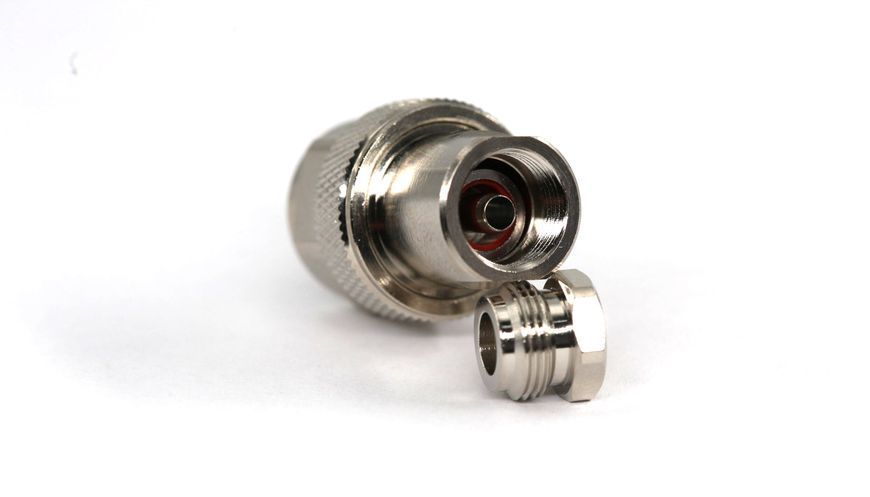

Кабельний роз'єм N-Male LenoRF (3.04.074) для кабелю RG-223

Високочастотний роз’єм LenoRF 3.04.074 типу N-Male (Plug) призначений для професійного монтажу на коаксіальні кабелі діаметром близько 5.4 мм, зокрема RG-223 та сумісні аналоги.

Поєднання міцної конструкції N-type та сумісності з кабелями з подвійним екрануванням забезпечує стабільну передачу сигналу навіть у складних електромагнітних умовах. Конектор підходить для використання у телекомунікаціях, системах радіозв’язку, вимірювальній техніці та промислових ВЧ системах.


Основні переваги

Надійний стандарт N-Type
Роз’єми серії N відомі своєю міцною конструкцією та стабільним різьбовим з’єднанням, що гарантує надійний контакт навіть при вібраціях або механічних навантаженнях.

Оптимізований для кабелю RG-223
Конструкція роз’єму враховує особливості кабелів з подвійним екрануванням, забезпечуючи надійне заземлення екрану та стабільну фіксацію кабелю.

Низькі втрати сигналу
Точна геометрія внутрішніх елементів дозволяє використовувати роз’єм у широкому частотному діапазоні до 11 ГГц з мінімальним рівнем відбиття сигналу.

Якісні матеріали
Тефлоновий діелектрик PTFE забезпечує стабільність електричних характеристик та витримує високі температури під час пайки центрального контакту.

Захист від корозії
Корпус має нікельоване покриття, що підвищує зносостійкість, а позолочений центральний контакт гарантує високу провідність та довговічність з’єднання.


Сумісність

Роз’єм призначений для монтажу на коаксіальні кабелі:

  • RG-223

  • RG-142

  • інші кабелі діаметром близько 5.4 мм


Сфери застосування

Професійний радіозв’язок

  • базові станції

  • антенні підсилювачі

  • телеметричні системи

Телекомунікації

  • фідерні лінії

  • Wi-Fi мости

  • системи 4G / LTE

Промислова та спеціальна техніка

  • бортові системи зв’язку

  • обладнання з підвищеними вимогами до стабільності сигналу

Вимірювальні системи

  • тестові кабельні збірки

  • аналізатори спектру

  • генератори сигналів


LenoRF 3.04.074 — надійний N-type роз’єм для монтажу на кабель RG-223, що забезпечує стабільне та довговічне з’єднання у професійних радіочастотних системах.

Оплата

₴ Безготівковий розрахунок на ТОВ

Ви можете сплатити замовлення на розрахунковий рахунок за реквізитами (рахунок-фактура) після підтвердження замовлення.

Реквізити для оплати:

  • ТОВ «ТАКТІКАЛ ТЕХНОЛОДЖИ КОМПОНЕНТС»
  • IBAN: UA553348510000000026000293907
  • в АТ КБ «ПУМБ»

На вашу електронну адресу або через SMS/Viber також буде надіслано рахунок з додатковими інструкціями щодо оплати

₴ Оплата банківською карткою Visa або Mastercard через сервіс Portmone

Комісія сервісу становить 2% від суми платежу

Доставка

 Замовлення, оформлені в робочі дні до 17:00, відправляються в той же день.
✓ Замовлення, оформлені в робочі дні після 17:00, відправляються наступного робочого дня.
✓ Замовлення, оформлені після 17:00, у вихідні або святкові дні —  обробляються наступного робочого дня.

СПОСОБИ ДОСТАВКИ:

🚚 Адресна доставка кур’єром Нової Пошти

  • Терміни відправки - до 2-х днів
  • Терміни доставки - до 3-х днів
  • Вартість доставки від 130 грн

🚚 Новою Поштою по Україні

  • Терміни відправки - до 2-х днів
  • Терміни доставки - до 3-х днів
  • Вартість доставки до відділення - від 80 грн.
  • Вартість доставки до поштомату - від 90 грн.
Повернення

Обмін та повернення товарів здійснюється відповідно до Закону України «Про захист прав споживачів».

Покупець має право:

  1. обміняти товар належної якості;
  2. повернути товар належної якості;
  3. повернути або обміняти товар неналежної якості (з виробничим браком).

Умови обміну та повернення товару належної якості

Товар підлягає обміну або поверненню, якщо дотримані всі наступні умови:

  • товар новий, без слідів використання;
  • збережено оригінальне пакування, бірки та ярлики;
  • наявний документ, що підтверджує покупку (чек / рахунок);
  • з моменту отримання товару не минуло 14 календарних днів;
  • товар не був у використанні та не втратив товарний вигляд.

Процедура обміну та повернення товару належної якості

  1. Повідомте продавця про намір здійснити обмін або повернення товару.
  2. Відправте товар службою доставки та повідомте номер товарно-транспортної накладної (ТТН).
  3. Після отримання товару продавцем та перевірки його стану обмін товару або повернення коштів здійснюється протягом 7 (семи) робочих днів.

У разі оплати банківською карткою повернення коштів здійснюється тим самим способом, яким було здійснено оплату.

Процедура повернення товару неналежної якості

У разі виявлення виробничого браку:

  1. Повідомте продавця про намір повернути товар.
  2. Відправте товар та повідомте номер ТТН.
  3. Після отримання товару продавцем здійснюється обмін товару або повернення коштів протягом 7 (семи) робочих днів.

Витрати на доставку

Витрати на доставку та комісії платіжних сервісів оплачуються покупцем.

Виняток: у разі підтвердженого виробничого браку витрати на доставку компенсуються продавцем.

Адреса для обміну та повернення

Обмін та повернення товарів здійснюється через службу доставки Нова Пошта.

Дані для відправлення:

  • м. Київ, відділення Нової Пошти №25 (вул. Левка Лук’яненка, 9)
  • Худолій Євгеній Васильович, тел. 096 096 00 93

Повернення коштів

Повернення коштів здійснюється після отримання товару продавцем.

Кошти повертаються тим самим способом, яким було здійснено оплату.

Термін повернення коштів — до 7 (семи) робочих днів з моменту отримання посилки продавцем.

Новий відгук або коментар
Увійти за допомогою
Оцініть товар
199 грн з ПДВ
Увійдіть на сайт щоб
додати товар в список бажань
Оптові ціни від 5 одиниць
%
Увійти для відображення накопичувальної знижки
Безкоштовна консультація
Характеристики
Тип товару
Кабельний ВЧ-конектор
Серія роз'ємів
N-type (Large)
Тип роз'ємів (Стать)
N-male (Штекер із центральним штирем)
Конструктивне виконання
Прямий (Straight)
Хвильовий опір
50 Ом
Діапазон робочих частот
DC — 11 ГГц
Коефіцієнт стоячої хвилі (КСХ/VSWR)
≤ 1.2 (@ 3 ГГц) / ≤ 1.3 (@ 6 ГГц)
Внесені втрати (Insertion Loss)
≤ 0.15 дБ
Опір ізоляції
≥ 5000 МОм
Робоча напруга
1000 В (макс.)
Витримувана напруга (діелектрик)
2500 В (AC)
Корпус
Латунь (Brass)
Покриття корпусу
Нікель (Nickel Plated) або Біла бронза (Ternary Alloy)
Центральний контакт
Латунь / Фосфориста бронза
Покриття контакту
Золото (Gold Plated)
Ізолятор (діелектрик)
PTFE (Тефлон)
Механізм фіксації
Різьбовий (5/8-24 UNEF)
Температурний діапазон
-55°C ... +155°C
Кількість циклів з'єднання
≥ 500
Відповідність стандартам
MIL-C-39012, IEC 60169-16, RoHS
Спосіб монтажу
Обтиск (Crimp) гільзи + пайка/обтиск контакту
