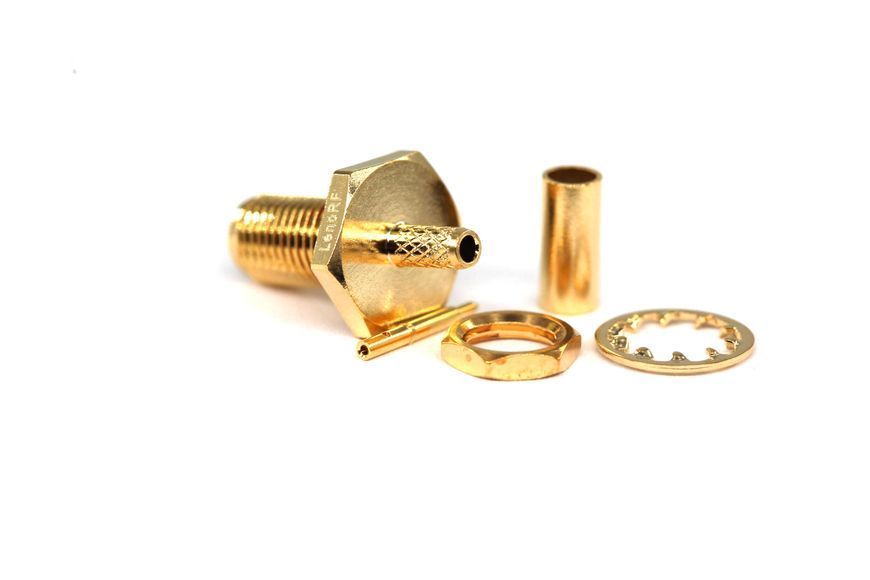

Роз'єм ВЧ RP-SMA-female bulkhead для кабелів (RG-316, RG-174), паяння/обтиск 3.01.384

Артикул 3.01.384
В наявності
Опис

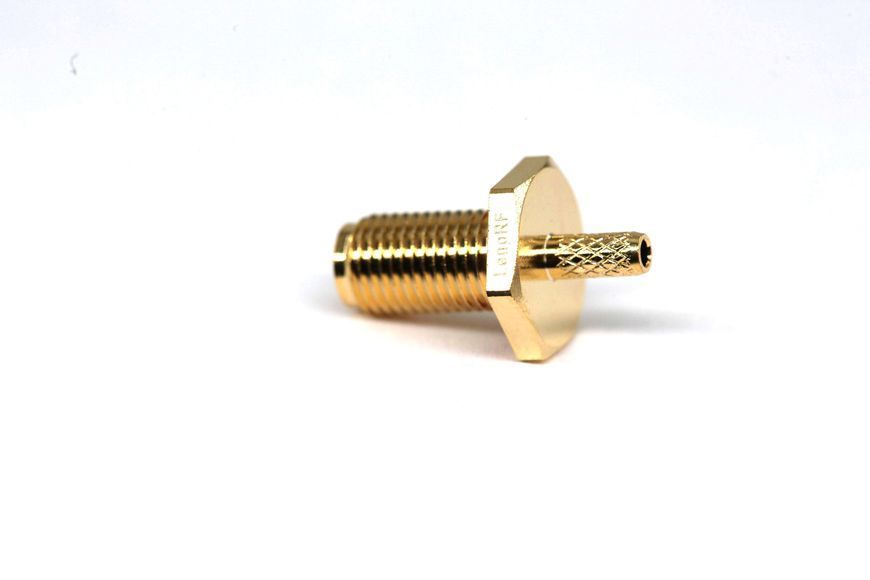

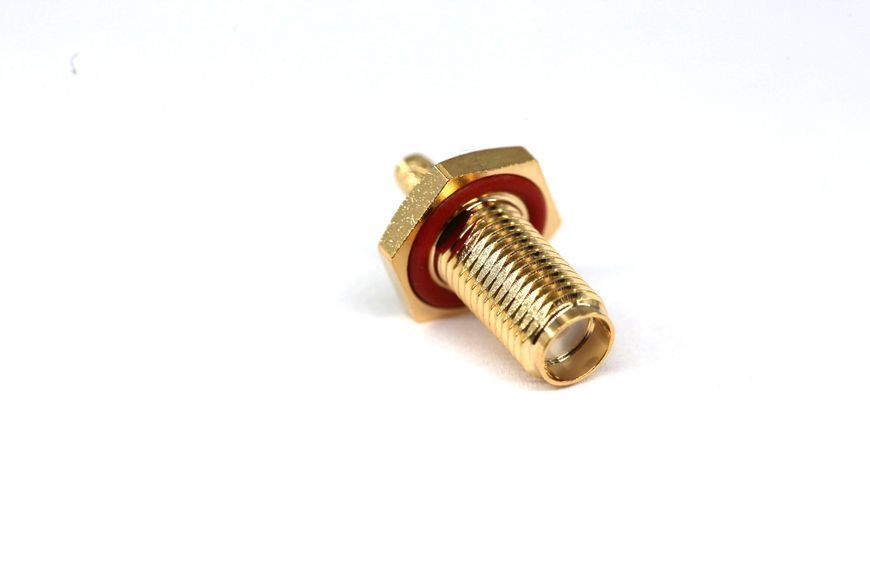

Роз'єм RP-SMA Female Bulkhead

Роз'єм серії RP-SMA Female Bulkhead (реверсивне гніздо) призначений для монтажу на тонкі коаксіальні кабелі RG-316, RG-174 або LMR-100.

Конструкція Reverse Polarity (RP) означає, що роз'єм має зовнішню різьбу (як у стандартного SMA Female), але замість отвору всередині використовується центральний штир (male contact).

Виконання Bulkhead передбачає подовжену різьбову частину з гайкою та стопорною шайбою, що дозволяє жорстко зафіксувати роз'єм на панелі або корпусі обладнання. Монтаж кабелю здійснюється методом обтиску (crimp) зовнішньої гільзи, що забезпечує надійне з'єднання при компактних габаритах.


Призначення

Роз'єм використовується для створення стаціонарного антенного порту стандарту RP-SMA на корпусі пристрою.

Він забезпечує перехід від гнучкого внутрішнього коаксіального кабелю (RG316 / RG174) до зовнішньої антени або RF-кабелю, гарантуючи механічну міцність, стабільність ВЧ-з'єднання та відповідність стандарту RP-SMA, який широко застосовується у Wi-Fi обладнанні.


Основні характеристики

  • Тип: RP-SMA Female Bulkhead

  • Кабель: RG-316, RG-174, LMR-100

  • Кріплення: Панельне (гайка + стопорна шайба)

  • Монтаж кабелю: Crimp (обтиск гільзи)

  • Імпеданс: 50 Ом

  • Особливість: Reverse Polarity (центральний штир)


Сфери застосування

  • Wi-Fi обладнання: Виведення антени з внутрішньої плати точки доступу або роутера на корпус пристрою

  • Радіомодеми та IoT-шлюзи: Підключення зовнішніх антен 4G / LTE / Wi-Fi

  • FPV та дрони: Виготовлення пігтейлів для відеоприймачів та станцій керування

  • Телекомунікаційні бокси: Монтаж антенних виходів у герметичних металевих або пластикових корпусах


RP-SMA Female Bulkhead — компактний панельний роз'єм для надійного підключення зовнішніх антен у Wi-Fi, IoT та RF-пристроях.

Оплата

₴ Безготівковий розрахунок на ТОВ

Ви можете сплатити замовлення на розрахунковий рахунок за реквізитами (рахунок-фактура) після підтвердження замовлення.

Реквізити для оплати:

  • ТОВ «ТАКТІКАЛ ТЕХНОЛОДЖИ КОМПОНЕНТС»
  • IBAN: UA553348510000000026000293907
  • в АТ КБ «ПУМБ»

На вашу електронну адресу або через SMS/Viber також буде надіслано рахунок з додатковими інструкціями щодо оплати

₴ Оплата банківською карткою Visa або Mastercard через сервіс Portmone

Комісія сервісу становить 2% від суми платежу

Доставка

 Замовлення, оформлені в робочі дні до 17:00, відправляються в той же день.
✓ Замовлення, оформлені в робочі дні після 17:00, відправляються наступного робочого дня.
✓ Замовлення, оформлені після 17:00, у вихідні або святкові дні —  обробляються наступного робочого дня.

СПОСОБИ ДОСТАВКИ:

🚚 Адресна доставка кур’єром Нової Пошти

  • Терміни відправки - до 2-х днів
  • Терміни доставки - до 3-х днів
  • Вартість доставки від 130 грн

🚚 Новою Поштою по Україні

  • Терміни відправки - до 2-х днів
  • Терміни доставки - до 3-х днів
  • Вартість доставки до відділення - від 80 грн.
  • Вартість доставки до поштомату - від 90 грн.
Повернення

Обмін та повернення товарів здійснюється відповідно до Закону України «Про захист прав споживачів».

Покупець має право:

  1. обміняти товар належної якості;
  2. повернути товар належної якості;
  3. повернути або обміняти товар неналежної якості (з виробничим браком).

Умови обміну та повернення товару належної якості

Товар підлягає обміну або поверненню, якщо дотримані всі наступні умови:

  • товар новий, без слідів використання;
  • збережено оригінальне пакування, бірки та ярлики;
  • наявний документ, що підтверджує покупку (чек / рахунок);
  • з моменту отримання товару не минуло 14 календарних днів;
  • товар не був у використанні та не втратив товарний вигляд.

Процедура обміну та повернення товару належної якості

  1. Повідомте продавця про намір здійснити обмін або повернення товару.
  2. Відправте товар службою доставки та повідомте номер товарно-транспортної накладної (ТТН).
  3. Після отримання товару продавцем та перевірки його стану обмін товару або повернення коштів здійснюється протягом 7 (семи) робочих днів.

У разі оплати банківською карткою повернення коштів здійснюється тим самим способом, яким було здійснено оплату.

Процедура повернення товару неналежної якості

У разі виявлення виробничого браку:

  1. Повідомте продавця про намір повернути товар.
  2. Відправте товар та повідомте номер ТТН.
  3. Після отримання товару продавцем здійснюється обмін товару або повернення коштів протягом 7 (семи) робочих днів.

Витрати на доставку

Витрати на доставку та комісії платіжних сервісів оплачуються покупцем.

Виняток: у разі підтвердженого виробничого браку витрати на доставку компенсуються продавцем.

Адреса для обміну та повернення

Обмін та повернення товарів здійснюється через службу доставки Нова Пошта.

Дані для відправлення:

  • м. Київ, відділення Нової Пошти №25 (вул. Левка Лук’яненка, 9)
  • Худолій Євгеній Васильович, тел. 096 096 00 93

Повернення коштів

Повернення коштів здійснюється після отримання товару продавцем.

Кошти повертаються тим самим способом, яким було здійснено оплату.

Термін повернення коштів — до 7 (семи) робочих днів з моменту отримання посилки продавцем.

Новий відгук або коментар
Увійти за допомогою
Оцініть товар
100 грн з ПДВ
Увійдіть на сайт щоб
додати товар в список бажань
Оптові ціни від 5 одиниць
%
Увійти для відображення накопичувальної знижки
Безкоштовна консультація
Характеристики
Тип товару
Радіочастотний роз'єм (конектор)
Серія роз'ємів
RP-SMA (Reverse Polarity)
Тип роз'ємів (Стать)
Female (Гніздо зі штирем всередині)
Конструктивне виконання
Прямий з кріпленням на панель (Bulkhead)
Хвильовий опір
50 Ом
Діапазон робочих частот
DC – 6 ГГц (ефективно до 12.4 ГГц)
Коефіцієнт стоячої хвилі (КСХ/VSWR)
≤ 1.25 (на частотах до 6 ГГц)
Внесені втрати (Insertion Loss)
≤ 0.15 дБ (до 3 ГГц)
Опір ізоляції
≥ 5000 МОм
Робоча напруга
335 В
Витримувана напруга (діелектрик)
1000 В (RMS)
Корпус
Латунь (Brass)
Покриття корпусу
Золото (Gold Plated)
Центральний контакт
Берилієва мідь / Латунь
Покриття контакту
Золото (Gold)
Ізолятор (діелектрик)
PTFE (Тефлон)
Механізм фіксації
Різьбовий (1/4-36 UNS)
Температурний діапазон
-65°C ... +165°C
Кількість циклів з'єднання
≥ 500
Відповідність стандартам
RoHS, MIL-C-39012
Спосіб монтажу
Обтиск (Crimp) гільзи / Пайка контакту / Гайка на корпус
