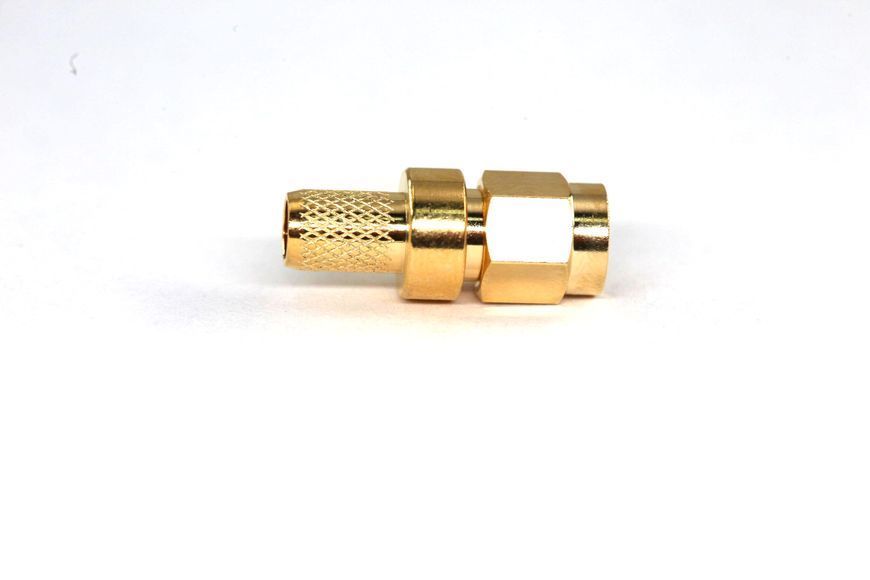

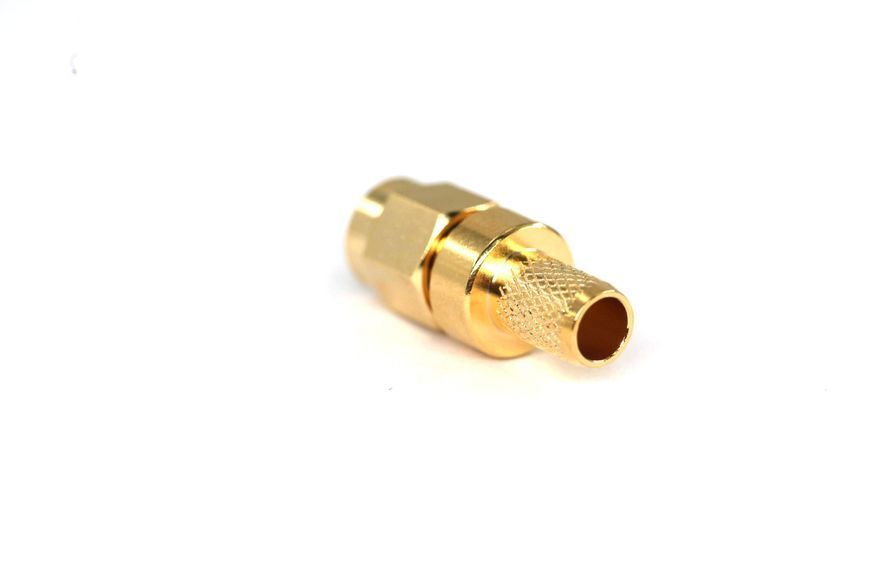

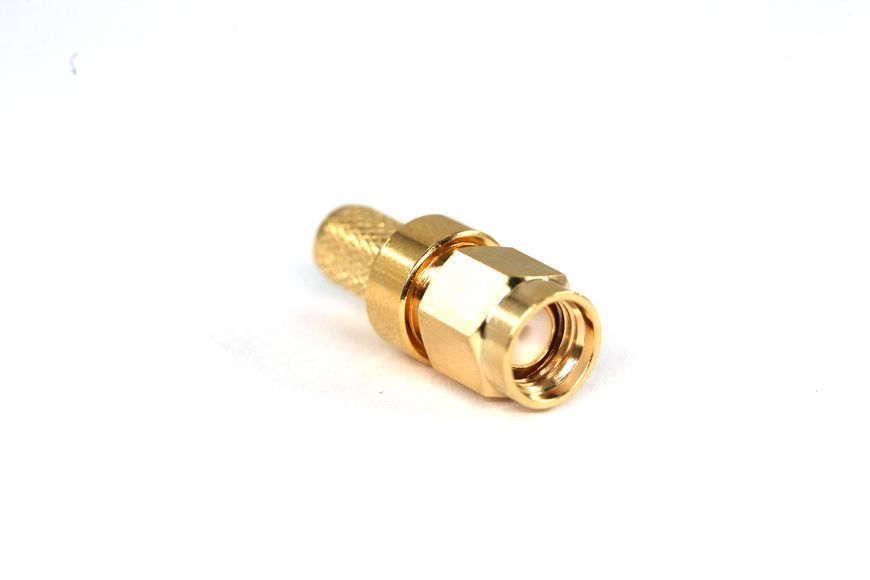

Роз'єм ВЧ RP-SMA-male для LMR-240, SLL-240, KSR240, H155 3.01.381

Артикул 3.01.381
В наявності
Опис

Роз'єм RP-SMA Female (реверсивне гніздо)

Роз'єм серії RP-SMA Female призначений для монтажу на коаксіальні кабелі середнього діаметру типу LMR-240, KSR240 або RG-8X.

Конструкція Reverse Polarity (RP) передбачає корпус із зовнішньою різьбою, але замість стандартного гнізда всередині знаходиться центральний штир (male contact).

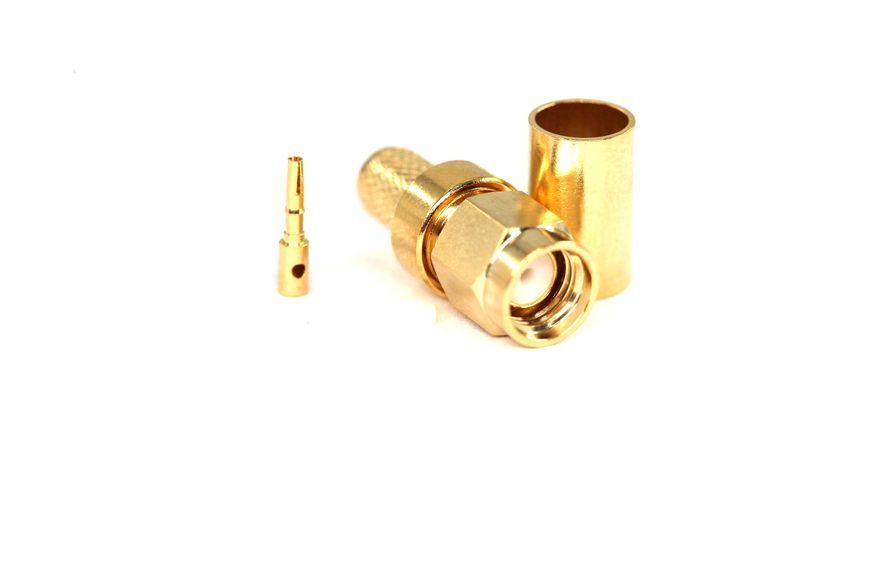

Пряме виконання та метод crimping (обтискання) зовнішньої гільзи забезпечують швидкий монтаж та високу механічну міцність з’єднання, що особливо важливо при роботі з жорсткими кабелями з низьким затуханням.


Призначення

Роз'єм служить для створення надійного RP-SMA інтерфейсу на кабелях типу LMR-240. Його основна функція — забезпечення якісної передачі сигналу від обладнання до антени з мінімальним коефіцієнтом стоячої хвилі (КСХ).

Використання цього роз'єму дозволяє підключати кабелі з низькими втратами безпосередньо до стандартних роз'ємів побутового та промислового Wi-Fi обладнання.


Основні характеристики

  • Тип роз'єму: RP-SMA Female (реверсивне гніздо)

  • Кабель: LMR-240, KSR240, RG-8X

  • Метод монтажу: Crimping зовнішньої гільзи

  • Імпеданс: 50 Ом

  • Особливості: Reverse Polarity, пряме виконання, мінімальні втрати сигналу, висока механічна міцність


Застосування

  • Wi-Fi мережі: Підключення антен через подовжувачі з низькими втратами у професійному бездротовому обладнанні

  • Системи мобільного зв'язку: Збірка кабельних перехідників (пігтейлів) для репітерів та підсилювачів сигналу

  • Промисловий радіозв’язок: Побудова фідерних ліній для передачі даних, де важливий баланс між гнучкістю кабелю та якістю сигналу

  • Вимірювальні прилади: Виготовлення тестових кабелів для налаштування ВЧ-обладнання


RP-SMA Female — компактний і надійний роз'єм для кабелів середнього діаметру, що забезпечує високу якість сигналу та механічну стійкість у Wi-Fi, промислових та тестових системах.

Оплата

₴ Безготівковий розрахунок на ТОВ

Ви можете сплатити замовлення на розрахунковий рахунок за реквізитами (рахунок-фактура) після підтвердження замовлення.

Реквізити для оплати:

  • ТОВ «ТАКТІКАЛ ТЕХНОЛОДЖИ КОМПОНЕНТС»
  • IBAN: UA553348510000000026000293907
  • в АТ КБ «ПУМБ»

На вашу електронну адресу або через SMS/Viber також буде надіслано рахунок з додатковими інструкціями щодо оплати

₴ Оплата банківською карткою Visa або Mastercard через сервіс Portmone

Комісія сервісу становить 2% від суми платежу

Доставка

 Замовлення, оформлені в робочі дні до 17:00, відправляються в той же день.
✓ Замовлення, оформлені в робочі дні після 17:00, відправляються наступного робочого дня.
✓ Замовлення, оформлені після 17:00, у вихідні або святкові дні —  обробляються наступного робочого дня.

СПОСОБИ ДОСТАВКИ:

🚚 Адресна доставка кур’єром Нової Пошти

  • Терміни відправки - до 2-х днів
  • Терміни доставки - до 3-х днів
  • Вартість доставки від 130 грн

🚚 Новою Поштою по Україні

  • Терміни відправки - до 2-х днів
  • Терміни доставки - до 3-х днів
  • Вартість доставки до відділення - від 80 грн.
  • Вартість доставки до поштомату - від 90 грн.
Повернення

Обмін та повернення товарів здійснюється відповідно до Закону України «Про захист прав споживачів».

Покупець має право:

  1. обміняти товар належної якості;
  2. повернути товар належної якості;
  3. повернути або обміняти товар неналежної якості (з виробничим браком).

Умови обміну та повернення товару належної якості

Товар підлягає обміну або поверненню, якщо дотримані всі наступні умови:

  • товар новий, без слідів використання;
  • збережено оригінальне пакування, бірки та ярлики;
  • наявний документ, що підтверджує покупку (чек / рахунок);
  • з моменту отримання товару не минуло 14 календарних днів;
  • товар не був у використанні та не втратив товарний вигляд.

Процедура обміну та повернення товару належної якості

  1. Повідомте продавця про намір здійснити обмін або повернення товару.
  2. Відправте товар службою доставки та повідомте номер товарно-транспортної накладної (ТТН).
  3. Після отримання товару продавцем та перевірки його стану обмін товару або повернення коштів здійснюється протягом 7 (семи) робочих днів.

У разі оплати банківською карткою повернення коштів здійснюється тим самим способом, яким було здійснено оплату.

Процедура повернення товару неналежної якості

У разі виявлення виробничого браку:

  1. Повідомте продавця про намір повернути товар.
  2. Відправте товар та повідомте номер ТТН.
  3. Після отримання товару продавцем здійснюється обмін товару або повернення коштів протягом 7 (семи) робочих днів.

Витрати на доставку

Витрати на доставку та комісії платіжних сервісів оплачуються покупцем.

Виняток: у разі підтвердженого виробничого браку витрати на доставку компенсуються продавцем.

Адреса для обміну та повернення

Обмін та повернення товарів здійснюється через службу доставки Нова Пошта.

Дані для відправлення:

  • м. Київ, відділення Нової Пошти №25 (вул. Левка Лук’яненка, 9)
  • Худолій Євгеній Васильович, тел. 096 096 00 93

Повернення коштів

Повернення коштів здійснюється після отримання товару продавцем.

Кошти повертаються тим самим способом, яким було здійснено оплату.

Термін повернення коштів — до 7 (семи) робочих днів з моменту отримання посилки продавцем.

Новий відгук або коментар
Увійти за допомогою
Оцініть товар
104 грн з ПДВ
Увійдіть на сайт щоб
додати товар в список бажань
Оптові ціни від 5 одиниць
%
Увійти для відображення накопичувальної знижки
Безкоштовна консультація
Характеристики
Тип товару
Радіочастотний роз'єм (конектор)
Серія роз'ємів
RP-SMA (Reverse Polarity)
Тип роз'ємів (Стать)
Female (Гніздо зі штирем всередині)
Конструктивне виконання
Прямий (Straight)
Хвильовий опір
50 Ом
Діапазон робочих частот
DC – 6 ГГц
Коефіцієнт стоячої хвилі (КСХ/VSWR)
≤ 1.25 (на частотах до 6 ГГц)
Внесені втрати (Insertion Loss)
≤ 0.15 дБ
Опір ізоляції
≥ 5000 МОм
Робоча напруга
500 В
Витримувана напруга (діелектрик)
1000 В (RMS)
Корпус
Латунь (Brass)
Покриття корпусу
Золото (Gold Plated)
Центральний контакт
Берилієва мідь / Латунь
Покриття контакту
Золото (Gold)
Ізолятор (діелектрик)
PTFE (Тефлон)
Механізм фіксації
Різьбовий (1/4-36 UNS)
Температурний діапазон
-65°C ... +165°C
Кількість циклів з'єднання
≥ 500
Відповідність стандартам
RoHS, MIL-C-39012
Спосіб монтажу
Обтиск (Crimp) гільзи / Пайка контакту
