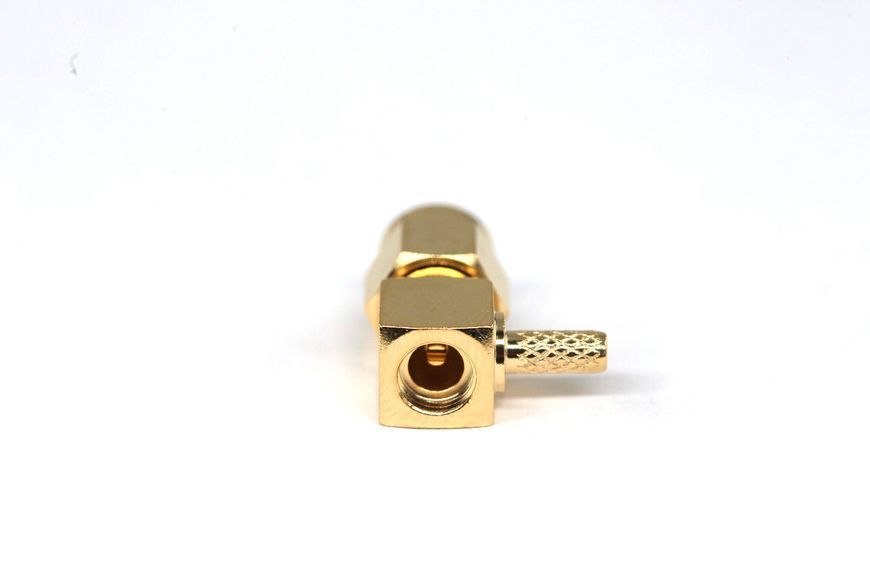

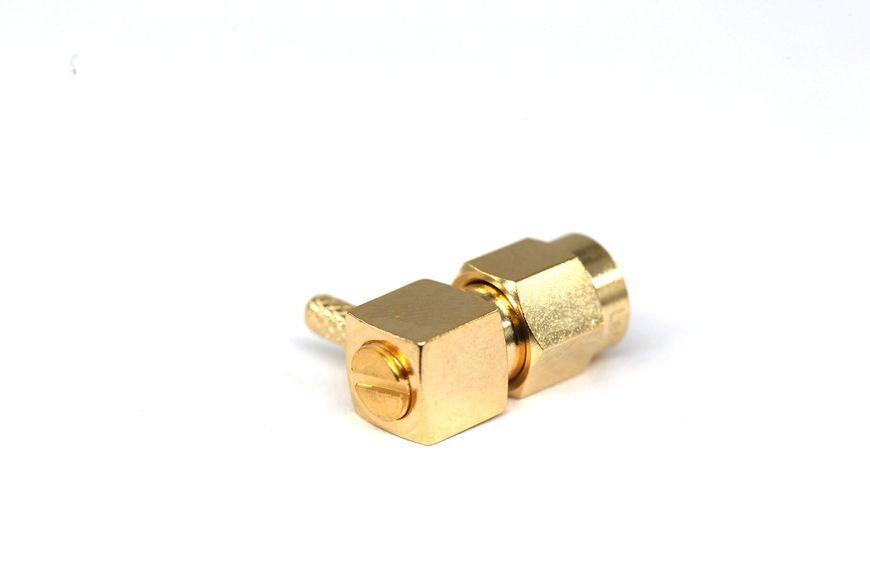

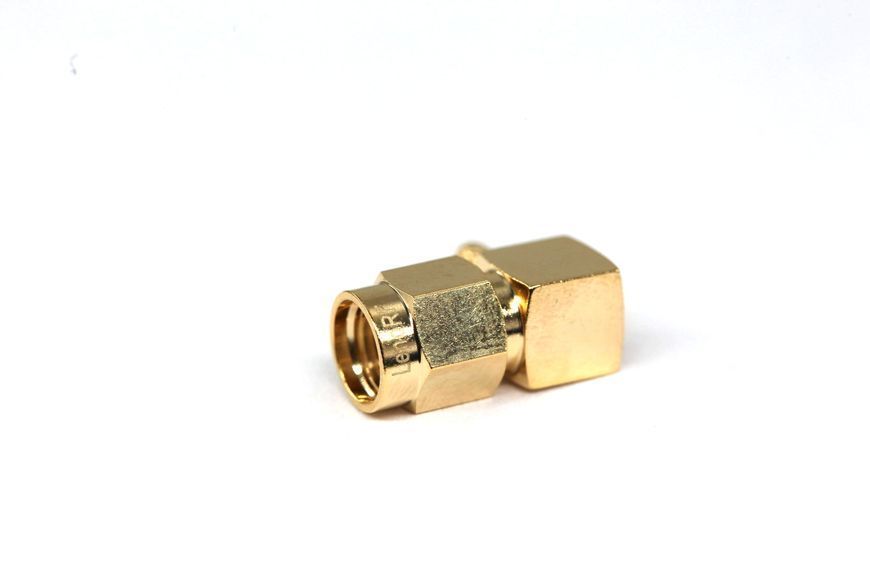

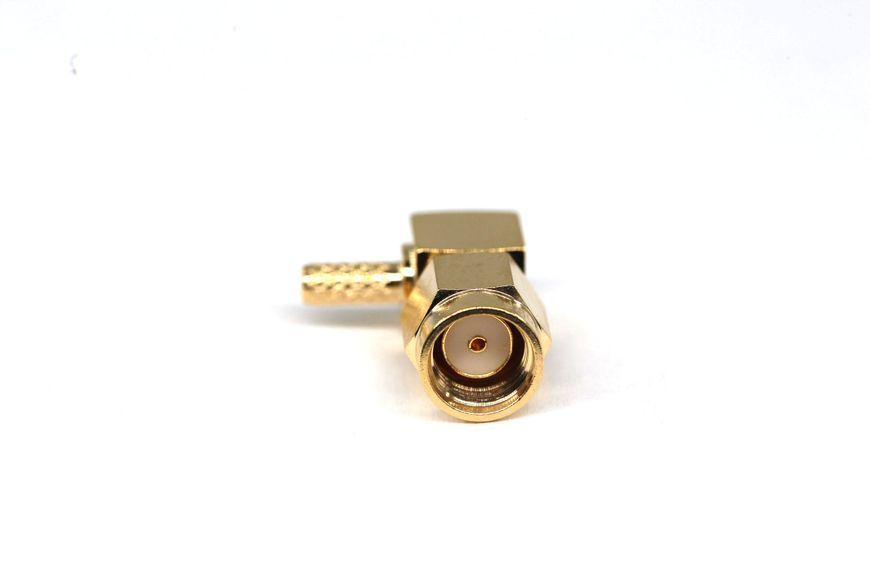

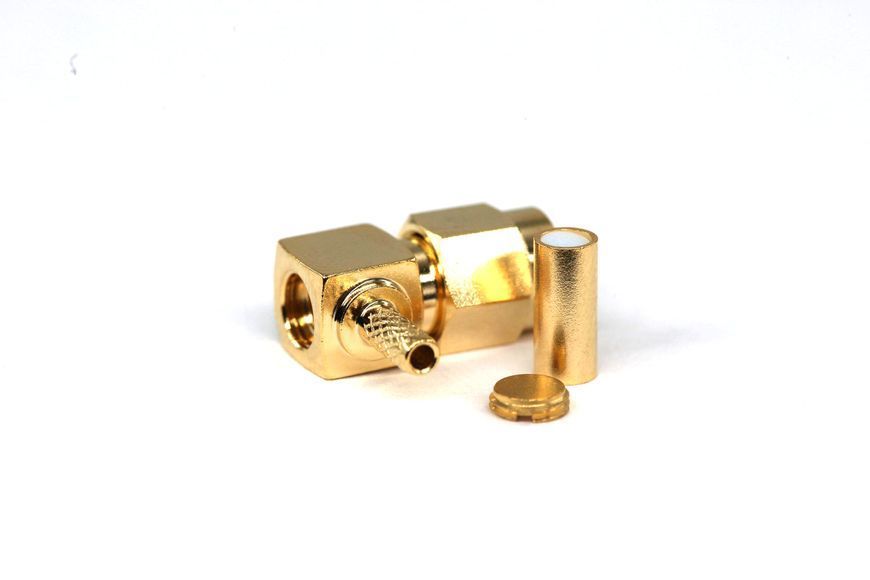

Роз'єм ВЧ RP-SMA-male кутовий для кабелів RG-316, RG-174, обжим/обжим 3.01.389

Артикул 3.01.389
В наявності
Опис

Роз'єм RP-SMA Male Right Angle Bulkhead

Роз'єм серії RP-SMA Male Right Angle — кутовий (90°) реверсивний SMA-штекер, призначений для монтажу на тонкі коаксіальні кабелі RG-316, RG-174 або LMR-100.

Кутова конструкція дозволяє прокладати кабель у обмеженому просторі без різких перегинів, що значно знижує механічне навантаження на кабель та роз’єм.

Конструкція Reverse Polarity (RP) означає, що роз'єм має внутрішню різьбу, але центральний контакт виконаний у вигляді гнізда (female). Наявність різьбової частини з гайкою та стопорною шайбою (Bulkhead) дозволяє надійно закріпити роз'єм на панелі або корпусі обладнання.


Призначення

Роз'єм використовується для створення компактних антенних портів у пристроях із обмеженим внутрішнім простором.

Завдяки кутовій конструкції та панельному кріпленню він забезпечує зручне розташування кабелю, надійну фіксацію та стабільний ВЧ-контакт між внутрішнім модулем та зовнішньою антеною.


Основні характеристики

  • Тип: RP-SMA Male Right Angle

  • Кріплення: Bulkhead (гайка + стопорна шайба)

  • Кабель: RG-316, RG-174, LMR-100

  • Кут підключення: 90°

  • Імпеданс: 50 Ом

  • Монтаж кабелю: Crimp / пайка центрального контакту


Сфери застосування

  • Wi-Fi обладнання: Роутери, точки доступу та бездротові антени зі стандартом RP-SMA

  • FPV та дрони: Підключення відеопередавачів (VTX) та приймачів керування

  • IoT пристрої: Компактні датчики та шлюзи з обмеженим внутрішнім простором

  • Панельний монтаж: Виведення антенного порту на корпус обладнання з паралельною прокладкою кабелю


RP-SMA Male Right Angle Bulkhead — оптимальне рішення для компактних RF-пристроїв, де важлива економія простору та надійність антенних з’єднань.

Оплата

₴ Безготівковий розрахунок на ТОВ

Ви можете сплатити замовлення на розрахунковий рахунок за реквізитами (рахунок-фактура) після підтвердження замовлення.

Реквізити для оплати:

  • ТОВ «ТАКТІКАЛ ТЕХНОЛОДЖИ КОМПОНЕНТС»
  • IBAN: UA553348510000000026000293907
  • в АТ КБ «ПУМБ»

На вашу електронну адресу або через SMS/Viber також буде надіслано рахунок з додатковими інструкціями щодо оплати

₴ Оплата банківською карткою Visa або Mastercard через сервіс Portmone

Комісія сервісу становить 2% від суми платежу

Доставка

 Замовлення, оформлені в робочі дні до 17:00, відправляються в той же день.
✓ Замовлення, оформлені в робочі дні після 17:00, відправляються наступного робочого дня.
✓ Замовлення, оформлені після 17:00, у вихідні або святкові дні —  обробляються наступного робочого дня.

СПОСОБИ ДОСТАВКИ:

🚚 Адресна доставка кур’єром Нової Пошти

  • Терміни відправки - до 2-х днів
  • Терміни доставки - до 3-х днів
  • Вартість доставки від 130 грн

🚚 Новою Поштою по Україні

  • Терміни відправки - до 2-х днів
  • Терміни доставки - до 3-х днів
  • Вартість доставки до відділення - від 80 грн.
  • Вартість доставки до поштомату - від 90 грн.
Повернення

Обмін та повернення товарів здійснюється відповідно до Закону України «Про захист прав споживачів».

Покупець має право:

  1. обміняти товар належної якості;
  2. повернути товар належної якості;
  3. повернути або обміняти товар неналежної якості (з виробничим браком).

Умови обміну та повернення товару належної якості

Товар підлягає обміну або поверненню, якщо дотримані всі наступні умови:

  • товар новий, без слідів використання;
  • збережено оригінальне пакування, бірки та ярлики;
  • наявний документ, що підтверджує покупку (чек / рахунок);
  • з моменту отримання товару не минуло 14 календарних днів;
  • товар не був у використанні та не втратив товарний вигляд.

Процедура обміну та повернення товару належної якості

  1. Повідомте продавця про намір здійснити обмін або повернення товару.
  2. Відправте товар службою доставки та повідомте номер товарно-транспортної накладної (ТТН).
  3. Після отримання товару продавцем та перевірки його стану обмін товару або повернення коштів здійснюється протягом 7 (семи) робочих днів.

У разі оплати банківською карткою повернення коштів здійснюється тим самим способом, яким було здійснено оплату.

Процедура повернення товару неналежної якості

У разі виявлення виробничого браку:

  1. Повідомте продавця про намір повернути товар.
  2. Відправте товар та повідомте номер ТТН.
  3. Після отримання товару продавцем здійснюється обмін товару або повернення коштів протягом 7 (семи) робочих днів.

Витрати на доставку

Витрати на доставку та комісії платіжних сервісів оплачуються покупцем.

Виняток: у разі підтвердженого виробничого браку витрати на доставку компенсуються продавцем.

Адреса для обміну та повернення

Обмін та повернення товарів здійснюється через службу доставки Нова Пошта.

Дані для відправлення:

  • м. Київ, відділення Нової Пошти №25 (вул. Левка Лук’яненка, 9)
  • Худолій Євгеній Васильович, тел. 096 096 00 93

Повернення коштів

Повернення коштів здійснюється після отримання товару продавцем.

Кошти повертаються тим самим способом, яким було здійснено оплату.

Термін повернення коштів — до 7 (семи) робочих днів з моменту отримання посилки продавцем.

Новий відгук або коментар
Увійти за допомогою
Оцініть товар
110 грн з ПДВ
Увійдіть на сайт щоб
додати товар в список бажань
Оптові ціни від 5 одиниць
%
Увійти для відображення накопичувальної знижки
Безкоштовна консультація
Характеристики
Тип товару
Радіочастотний роз'єм (конектор)
Серія роз'ємів
RP-SMA (Reverse Polarity)
Тип роз'ємів (Стать)
Male (Штекер з гніздом всередині)
Конструктивне виконання
Кутовий (Right Angle) з кріпленням на панель (Bulkhead)
Хвильовий опір
50 Ом
Діапазон робочих частот
DC – 6 ГГц (ефективно до 12.4 ГГц)
Коефіцієнт стоячої хвилі (КСХ/VSWR)
≤ 1.35 (на частотах до 6 ГГц)
Внесені втрати (Insertion Loss)
≤ 0.25 дБ
Опір ізоляції
≥ 5000 МОм
Робоча напруга
335 В
Витримувана напруга (діелектрик)
1000 В (RMS)
Корпус
Латунь (Brass)
Покриття корпусу
Золото (Gold Plated)
Центральний контакт
Берилієва мідь / Латунь
Покриття контакту
Золото (Gold)
Ізолятор (діелектрик)
PTFE (Тефлон)
Механізм фіксації
Різьбовий (1/4-36 UNS)
Температурний діапазон
-65°C ... +165°C
Кількість циклів з'єднання
≥ 500
Відповідність стандартам
RoHS
Спосіб монтажу
Обтиск (Crimp) гільзи / Пайка контакту / Гайка на корпус
