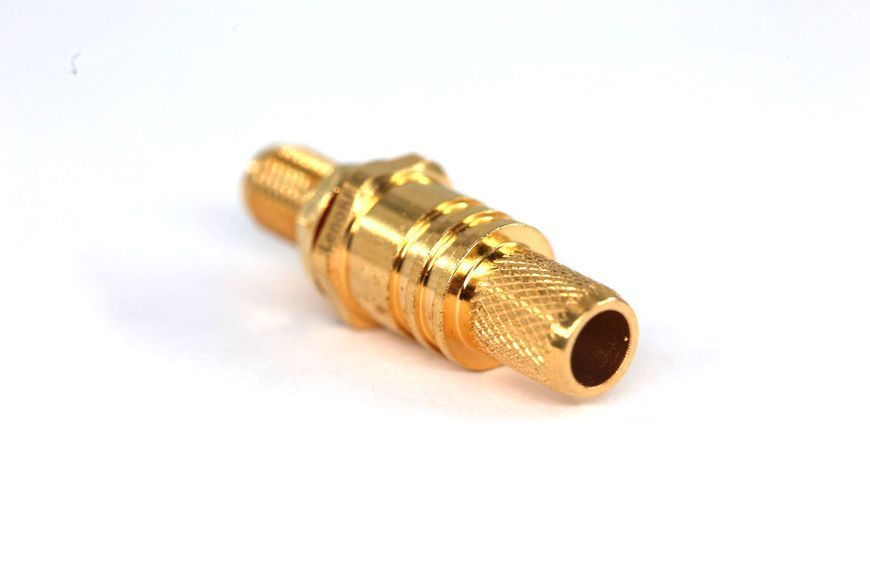

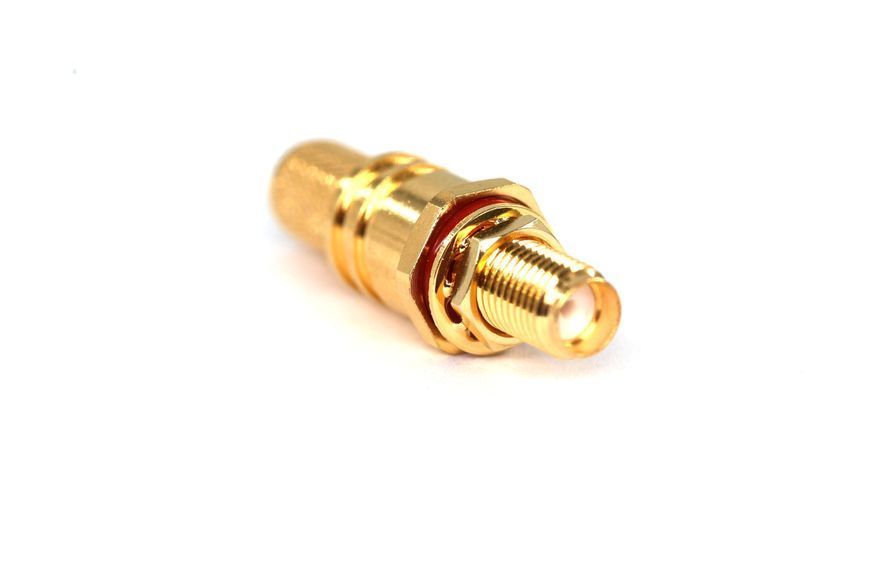

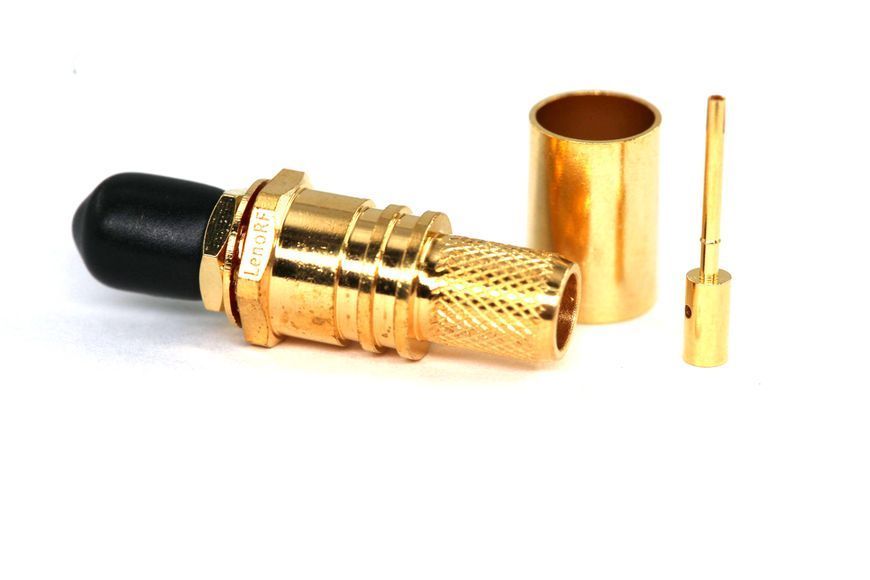

Роз'єм ВЧ SMA-female bulkhead для кабелю KSR-300, LMR300, 5D-FB, M&P 7/.287", SLL-300 3.01.391

Артикул 3.01.391
В наявності
Опис

Роз'єм SMA Female Bulkhead

Роз'єм серії SMA Female Bulkhead (гніздо з кріпленням на панель) призначений для монтажу на коаксіальні кабелі середнього діаметру LMR-300 або аналогічні кабелі з низькими втратами.

Конструкція роз'єму включає подовжену різьбову частину, комплектується гайкою та стопорною шайбою (Bulkhead), що дозволяє жорстко зафіксувати його в отворі корпусу пристрою. Використання кабелю 300-ї серії забезпечує мінімальні втрати сигналу на великих відстанях, зберігаючи при цьому герметичність та надійність антенного порту.


Призначення

Роз'єм служить для створення надійного та механічно міцного антенного порту на панелі пристрою. Він дозволяє підключити кабель LMR-300 від внутрішньої апаратури до стандартного SMA Female інтерфейсу для зовнішньої антени, забезпечуючи стабільну передачу сигналу та відповідність загальноприйнятим стандартам Wi-Fi, LTE та інших RF-систем.


Основні характеристики

  • Тип: SMA Female Bulkhead

  • Кабель: LMR-300 та аналоги

  • Монтаж: Bulkhead (гайка + стопорна шайба)

  • Імпеданс: 50 Ом

  • Конструкція: Різьбовий контакт, гніздо

  • Особливість: Мінімальні втрати сигналу, герметичність та механічна надійність


Сфери застосування

  • Системи зв'язку: Виведення антенного порту на панелі репітерів, базових станцій та підсилювачів сигналу

  • Промислове обладнання: Монтаж у металеві шафи та бокси для систем M2M та IoT

  • Радіозв'язок: Фідерні лінії з низькими втратами для підключення зовнішніх антен

  • Телекомунікаційні вузли: Використання в герметичних коробках та шафах для мінімізації сигналових втрат


SMA Female Bulkhead — професійний панельний конектор для кабелів серії 300, що забезпечує надійність і мінімальні втрати сигналу у внутрішніх та зовнішніх телекомунікаційних системах.

Оплата

₴ Безготівковий розрахунок на ТОВ

Ви можете сплатити замовлення на розрахунковий рахунок за реквізитами (рахунок-фактура) після підтвердження замовлення.

Реквізити для оплати:

  • ТОВ «ТАКТІКАЛ ТЕХНОЛОДЖИ КОМПОНЕНТС»
  • IBAN: UA553348510000000026000293907
  • в АТ КБ «ПУМБ»

На вашу електронну адресу або через SMS/Viber також буде надіслано рахунок з додатковими інструкціями щодо оплати

₴ Оплата банківською карткою Visa або Mastercard через сервіс Portmone

Комісія сервісу становить 2% від суми платежу

Доставка

 Замовлення, оформлені в робочі дні до 17:00, відправляються в той же день.
✓ Замовлення, оформлені в робочі дні після 17:00, відправляються наступного робочого дня.
✓ Замовлення, оформлені після 17:00, у вихідні або святкові дні —  обробляються наступного робочого дня.

СПОСОБИ ДОСТАВКИ:

🚚 Адресна доставка кур’єром Нової Пошти

  • Терміни відправки - до 2-х днів
  • Терміни доставки - до 3-х днів
  • Вартість доставки від 130 грн

🚚 Новою Поштою по Україні

  • Терміни відправки - до 2-х днів
  • Терміни доставки - до 3-х днів
  • Вартість доставки до відділення - від 80 грн.
  • Вартість доставки до поштомату - від 90 грн.
Повернення

Обмін та повернення товарів здійснюється відповідно до Закону України «Про захист прав споживачів».

Покупець має право:

  1. обміняти товар належної якості;
  2. повернути товар належної якості;
  3. повернути або обміняти товар неналежної якості (з виробничим браком).

Умови обміну та повернення товару належної якості

Товар підлягає обміну або поверненню, якщо дотримані всі наступні умови:

  • товар новий, без слідів використання;
  • збережено оригінальне пакування, бірки та ярлики;
  • наявний документ, що підтверджує покупку (чек / рахунок);
  • з моменту отримання товару не минуло 14 календарних днів;
  • товар не був у використанні та не втратив товарний вигляд.

Процедура обміну та повернення товару належної якості

  1. Повідомте продавця про намір здійснити обмін або повернення товару.
  2. Відправте товар службою доставки та повідомте номер товарно-транспортної накладної (ТТН).
  3. Після отримання товару продавцем та перевірки його стану обмін товару або повернення коштів здійснюється протягом 7 (семи) робочих днів.

У разі оплати банківською карткою повернення коштів здійснюється тим самим способом, яким було здійснено оплату.

Процедура повернення товару неналежної якості

У разі виявлення виробничого браку:

  1. Повідомте продавця про намір повернути товар.
  2. Відправте товар та повідомте номер ТТН.
  3. Після отримання товару продавцем здійснюється обмін товару або повернення коштів протягом 7 (семи) робочих днів.

Витрати на доставку

Витрати на доставку та комісії платіжних сервісів оплачуються покупцем.

Виняток: у разі підтвердженого виробничого браку витрати на доставку компенсуються продавцем.

Адреса для обміну та повернення

Обмін та повернення товарів здійснюється через службу доставки Нова Пошта.

Дані для відправлення:

  • м. Київ, відділення Нової Пошти №25 (вул. Левка Лук’яненка, 9)
  • Худолій Євгеній Васильович, тел. 096 096 00 93

Повернення коштів

Повернення коштів здійснюється після отримання товару продавцем.

Кошти повертаються тим самим способом, яким було здійснено оплату.

Термін повернення коштів — до 7 (семи) робочих днів з моменту отримання посилки продавцем.

Новий відгук або коментар
Увійти за допомогою
Оцініть товар
139 грн з ПДВ
Увійдіть на сайт щоб
додати товар в список бажань
Оптові ціни від 5 одиниць
%
Увійти для відображення накопичувальної знижки
Безкоштовна консультація
Характеристики
Тип товару
Радіочастотний роз'єм (конектор)
Серія роз'ємів
SMA
Тип роз'ємів (Стать)
Female (Гніздо / Мама)
Конструктивне виконання
Прямий з кріпленням на панель (Bulkhead)
Хвильовий опір
50 Ом
Діапазон робочих частот
DC – 12.4 ГГц
Коефіцієнт стоячої хвилі (КСХ/VSWR)
≤ 1.3 (на частотах до 6 ГГц)
Внесені втрати (Insertion Loss)
≤ 0.15 дБ
Опір ізоляції
≥ 5000 МОм
Робоча напруга
500 В
Витримувана напруга (діелектрик)
1000 В (RMS)
Корпус
Латунь (Brass)
Покриття корпусу
Золото (Gold Plated)
Центральний контакт
Берилієва мідь / Латунь
Покриття контакту
Золото (Gold)
Ізолятор (діелектрик)
PTFE (Тефлон)
Механізм фіксації
Різьбовий (1/4-36 UNS)
Температурний діапазон
-65°C ... +165°C
Кількість циклів з'єднання
≥ 500
Відповідність стандартам
RoHS, MIL-C-39012
Спосіб монтажу
Обтиск (Crimp) гільзи / Пайка контакту / Гайка на корпус
