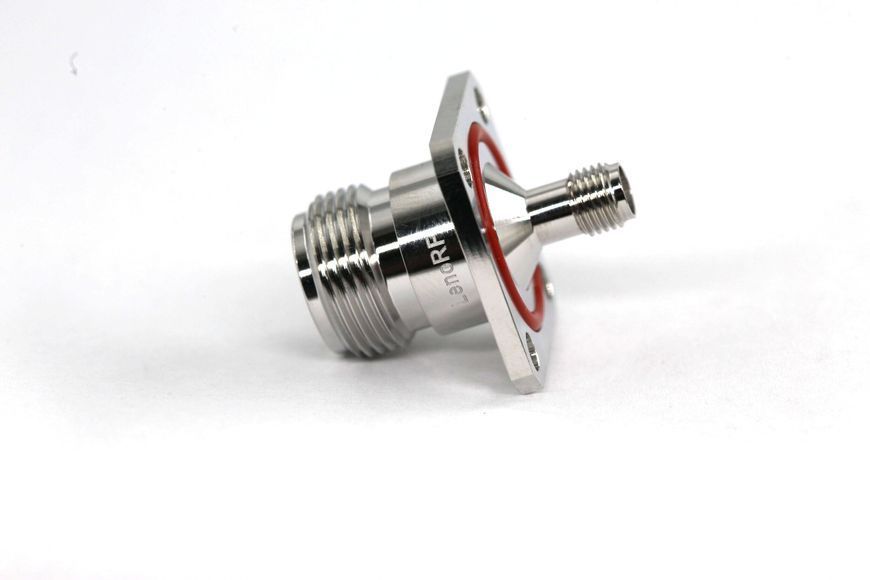

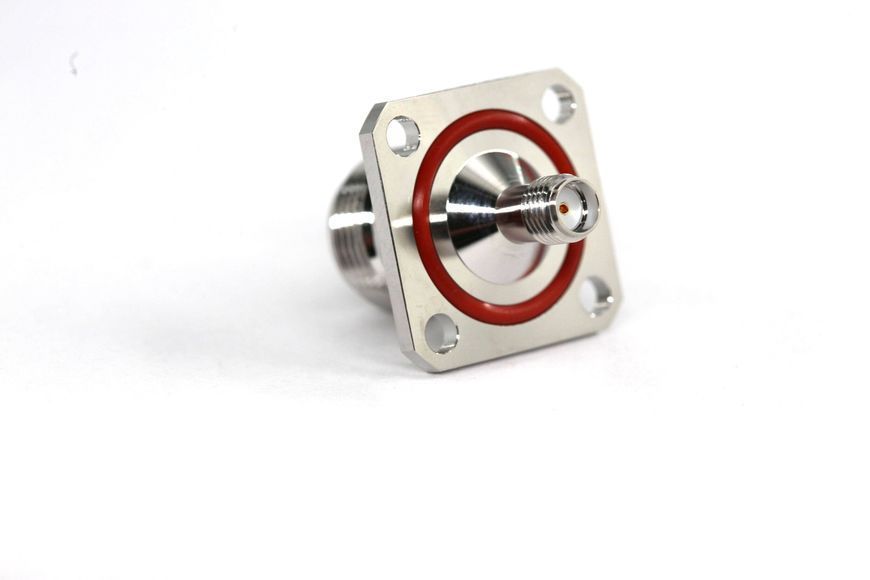

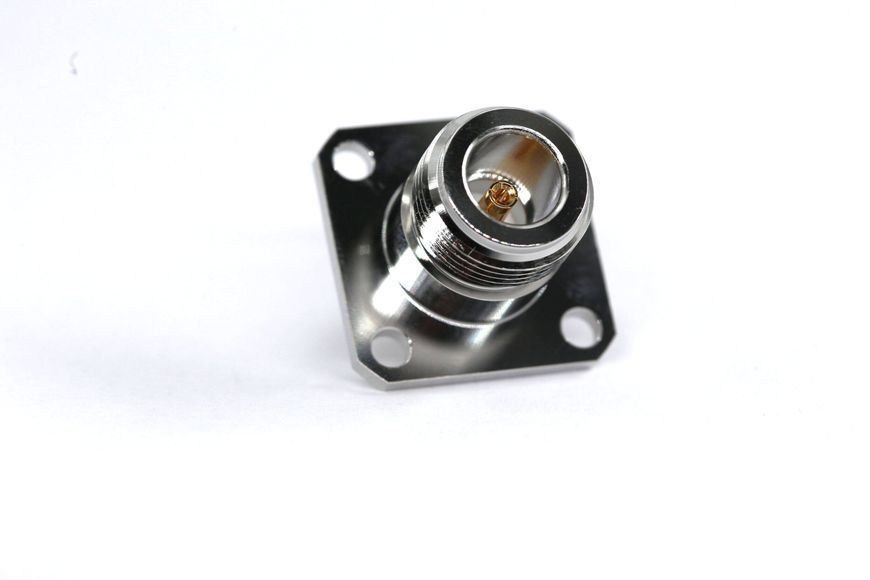

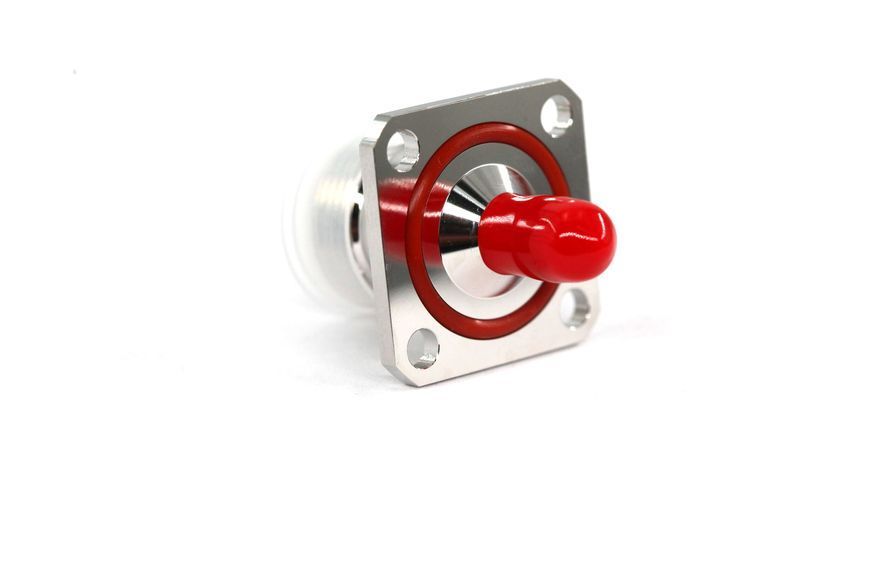

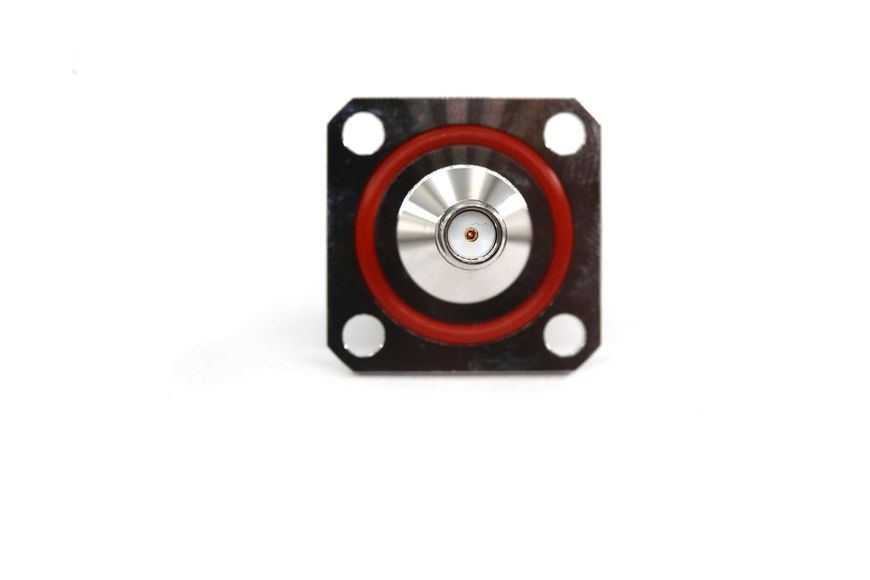

Перехідник N-female - SMA-female фланцевий 25,4×25,4 мм 3.17.127

Артикул 3.17.127
В наявності
Опис

Адаптер SMA Female → N-Female Bulkhead (3.17.127)

Адаптер 3.17.127 — високоякісний міжсерійний "гніздо-гніздо" перехідник, що поєднує SMA Female та N-Type Female з фланцевим монтажем для стаціонарного встановлення на панель або перегородку.

Корпус виготовлений із високоякісної латуні з антикорозійним покриттям, що гарантує довговічність та стабільність передачі сигналу при переході від мініатюрних SMA-ліній до потужних N-фідерів. Фланцеве кріплення забезпечує надійну фіксацію та запобігає прокручуванню при багаторазових підключеннях важких кабелів.


Основні характеристики

  • Тип переходу: SMA Female → N-Type Female

  • Монтаж: Фланець для Bulkhead / Panel Mount

  • Корпус: Латунь з антикорозійним покриттям

  • Центральний контакт: Позолочений

  • Призначення: Прохідний порт для переходу з внутрішніх SMA-ліній на зовнішні N-фідери


Переваги

  • Надійне стаціонарне фланцеве кріплення

  • Мінімальний коефіцієнт стоячої хвилі (КСХ)

  • Стабільний контакт при багаторазових підключеннях

  • Сумісність з мініатюрними кабельними збірками та потужними антенно-фідерними лініями


Сфери застосування

  • Телекомунікаційні блоки: Виведення антенних портів на корпуси базових станцій 4G/5G та репітерів

  • Вимірювальні системи: Перехід з внутрішніх SMA-ланцюгів на зовнішні прилади у Shielded Boxes

  • Військова радіоелектроніка: Створення надійних інтерфейсних вузлів у системах РЕБ та РЕР

  • Лабораторні стенди: Стаціонарний монтаж на комутаційних панелях для зручного тестування НВЧ-компонентів


3.17.127 — прецизійний SMA→N Bulkhead адаптер із фланцевим монтажем для надійного та стабільного переходу між внутрішніми і зовнішніми ВЧ-лініями.

Оплата

₴ Безготівковий розрахунок на ТОВ

Ви можете сплатити замовлення на розрахунковий рахунок за реквізитами (рахунок-фактура) після підтвердження замовлення.

Реквізити для оплати:

  • ТОВ «ТАКТІКАЛ ТЕХНОЛОДЖИ КОМПОНЕНТС»
  • IBAN: UA553348510000000026000293907
  • в АТ КБ «ПУМБ»

На вашу електронну адресу або через SMS/Viber також буде надіслано рахунок з додатковими інструкціями щодо оплати

₴ Оплата банківською карткою Visa або Mastercard через сервіс Portmone

Комісія сервісу становить 2% від суми платежу

Доставка

 Замовлення, оформлені в робочі дні до 17:00, відправляються в той же день.
✓ Замовлення, оформлені в робочі дні після 17:00, відправляються наступного робочого дня.
✓ Замовлення, оформлені після 17:00, у вихідні або святкові дні —  обробляються наступного робочого дня.

СПОСОБИ ДОСТАВКИ:

🚚 Адресна доставка кур’єром Нової Пошти

  • Терміни відправки - до 2-х днів
  • Терміни доставки - до 3-х днів
  • Вартість доставки від 130 грн

🚚 Новою Поштою по Україні

  • Терміни відправки - до 2-х днів
  • Терміни доставки - до 3-х днів
  • Вартість доставки до відділення - від 80 грн.
  • Вартість доставки до поштомату - від 90 грн.
Повернення

Обмін та повернення товарів здійснюється відповідно до Закону України «Про захист прав споживачів».

Покупець має право:

  1. обміняти товар належної якості;
  2. повернути товар належної якості;
  3. повернути або обміняти товар неналежної якості (з виробничим браком).

Умови обміну та повернення товару належної якості

Товар підлягає обміну або поверненню, якщо дотримані всі наступні умови:

  • товар новий, без слідів використання;
  • збережено оригінальне пакування, бірки та ярлики;
  • наявний документ, що підтверджує покупку (чек / рахунок);
  • з моменту отримання товару не минуло 14 календарних днів;
  • товар не був у використанні та не втратив товарний вигляд.

Процедура обміну та повернення товару належної якості

  1. Повідомте продавця про намір здійснити обмін або повернення товару.
  2. Відправте товар службою доставки та повідомте номер товарно-транспортної накладної (ТТН).
  3. Після отримання товару продавцем та перевірки його стану обмін товару або повернення коштів здійснюється протягом 7 (семи) робочих днів.

У разі оплати банківською карткою повернення коштів здійснюється тим самим способом, яким було здійснено оплату.

Процедура повернення товару неналежної якості

У разі виявлення виробничого браку:

  1. Повідомте продавця про намір повернути товар.
  2. Відправте товар та повідомте номер ТТН.
  3. Після отримання товару продавцем здійснюється обмін товару або повернення коштів протягом 7 (семи) робочих днів.

Витрати на доставку

Витрати на доставку та комісії платіжних сервісів оплачуються покупцем.

Виняток: у разі підтвердженого виробничого браку витрати на доставку компенсуються продавцем.

Адреса для обміну та повернення

Обмін та повернення товарів здійснюється через службу доставки Нова Пошта.

Дані для відправлення:

  • м. Київ, відділення Нової Пошти №25 (вул. Левка Лук’яненка, 9)
  • Худолій Євгеній Васильович, тел. 096 096 00 93

Повернення коштів

Повернення коштів здійснюється після отримання товару продавцем.

Кошти повертаються тим самим способом, яким було здійснено оплату.

Термін повернення коштів — до 7 (семи) робочих днів з моменту отримання посилки продавцем.

Новий відгук або коментар
Увійти за допомогою
Оцініть товар
218 грн з ПДВ
Увійдіть на сайт щоб
додати товар в список бажань
Оптові ціни від 5 одиниць
%
Увійти для відображення накопичувальної знижки
Безкоштовна консультація
Характеристики
Тип товару
Міжсерійний радіочастотний адаптер (перехідник)
Серія роз'ємів
SMA — N-Type
Тип роз'ємів (Стать)
SMA Female (гніздо) — N Female (гніздо)
Конструктивне виконання
Прямий, з 4-отвірним квадратним фланцем (Flange Mount)
Хвильовий опір
50 Ом
Діапазон робочих частот
DC – 11 ГГц (оптимально), до 18 ГГц (макс)
Коефіцієнт стоячої хвилі (КСХ/VSWR)
≤ 1.20:1 (на частотах до 11 ГГц)
Внесені втрати (Insertion Loss)
≤ 0.15 dB
Опір ізоляції
≥ 5000 МОм
Робоча напруга
335 В (для SMA) / 1000 В (для N)
Витримувана напруга (діелектрик)
1000 В (RMS)
Корпус
Латунь (Brass)
Покриття корпусу
Нікель (Nickel) або Біла бронза (Ternary Alloy)
Центральний контакт
Берилієва мідь (Beryllium Copper)
Покриття контакту
Золото (Gold Plating)
Ізолятор (діелектрик)
PTFE (Тефлон)
Механізм фіксації
SMA: Різьбовий (1/4-36); N: Різьбовий (5/8-24)
Температурний діапазон
-65°C ... +165°C
Кількість циклів з'єднання
≥ 500
Відповідність стандартам
MIL-STD-348A, IEC 60169-15 (SMA), IEC 60169-16 (N)
Спосіб монтажу
Гвинтове кріплення фланця на панель (4 отвори)
