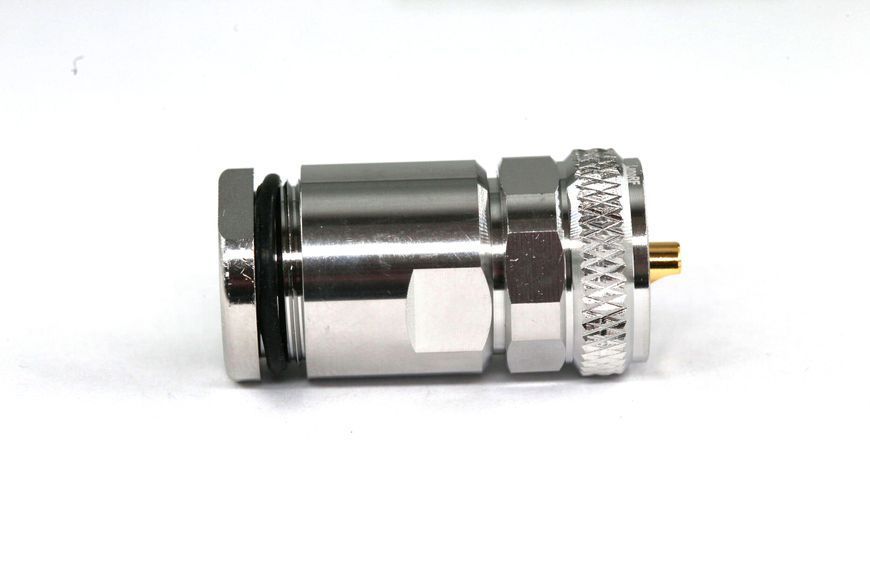

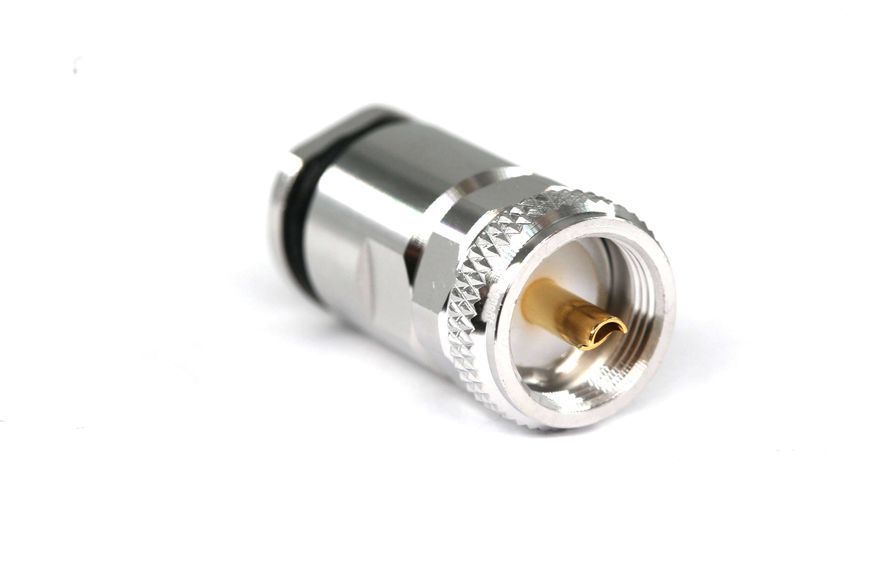

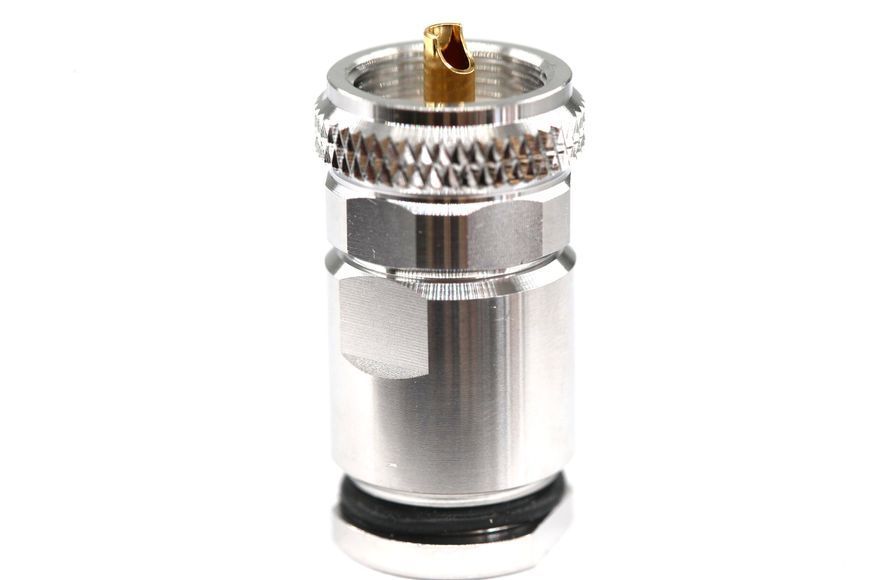

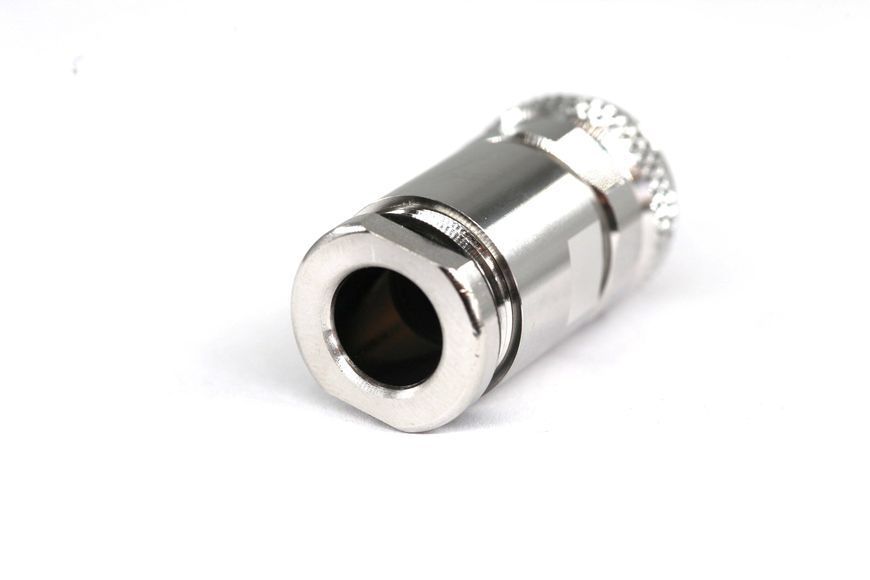

Роз'єм ВЧ UHF-male для кабелю RG213, KSR400, LMR400, RG8 3.08.025

Артикул 3.08.025
В наявності
Опис

Роз'єм UHF Male (PL-259, штекер)

для кабелів RG-213 / RG-8 / LMR-400

Високочастотний роз'єм серії UHF Male (PL-259) призначений для встановлення на товсті коаксіальні кабелі RG-213, RG-8 або LMR-400.

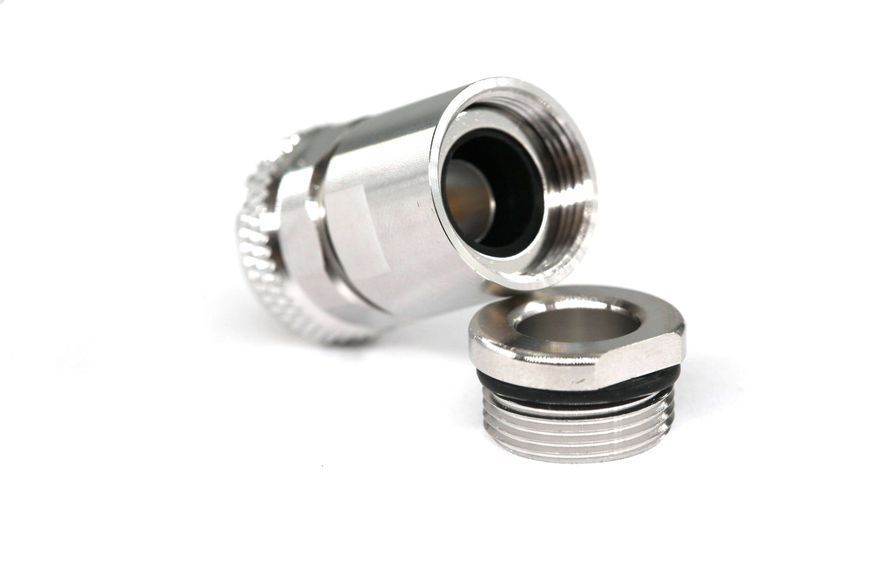

Головною особливістю даної моделі є затискний спосіб монтажу (Clamp), який не потребує використання спеціального обтискного інструменту.
Затискна муфта забезпечує надійну механічну фіксацію, хороший електричний контакт та базову герметичність з’єднання, що робить роз'єм зручним для використання в польових умовах.
Корпус виготовлений з латуні з нікелевим покриттям, що гарантує стійкість до корозії та довготривалий термін експлуатації.


Особливості

  • Затискний монтаж (Clamp) без потреби в спеціальному інструменті.

  • Надійна фіксація на кабелях великого діаметру.

  • Можливість багаторазового монтажу/демонтажу без пошкодження роз'єму.

  • Стійкість до корозії завдяки нікелевому покриттю.

  • Оптимальний для роботи в польових умовах.


Призначення

Роз'єм призначений для створення розбірного та надійного ВЧ-з'єднання на кабелях великого діаметру.
Затискна конструкція забезпечує стабільний контакт з оплеткою кабелю, дозволяючи використовувати роз'єм у системах із частотами до 300–500 МГц з мінімальними втратами.


Застосування

  • Радіолокаційні системи: підключення морських та наземних радарів середньої потужності.

  • Аматорське радіо: стандартний роз'єм для КХ/УКХ трансиверів та підсилювачів.

  • Морський зв’язок: підключення антен радіостанцій VHF на суднах.

  • Базові станції: складання фідерних ліній із товстого кабелю для зниження втрат.


UHF Male (PL-259) Clamp — практичне рішення для швидкого та надійного монтажу ВЧ-з’єднань без спеціального інструменту.

Оплата

₴ Безготівковий розрахунок на ТОВ

Ви можете сплатити замовлення на розрахунковий рахунок за реквізитами (рахунок-фактура) після підтвердження замовлення.

Реквізити для оплати:

  • ТОВ «ТАКТІКАЛ ТЕХНОЛОДЖИ КОМПОНЕНТС»
  • IBAN: UA553348510000000026000293907
  • в АТ КБ «ПУМБ»

На вашу електронну адресу або через SMS/Viber також буде надіслано рахунок з додатковими інструкціями щодо оплати

₴ Оплата банківською карткою Visa або Mastercard через сервіс Portmone

Комісія сервісу становить 2% від суми платежу

Доставка

 Замовлення, оформлені в робочі дні до 17:00, відправляються в той же день.
✓ Замовлення, оформлені в робочі дні після 17:00, відправляються наступного робочого дня.
✓ Замовлення, оформлені після 17:00, у вихідні або святкові дні —  обробляються наступного робочого дня.

СПОСОБИ ДОСТАВКИ:

🚚 Адресна доставка кур’єром Нової Пошти

  • Терміни відправки - до 2-х днів
  • Терміни доставки - до 3-х днів
  • Вартість доставки від 130 грн

🚚 Новою Поштою по Україні

  • Терміни відправки - до 2-х днів
  • Терміни доставки - до 3-х днів
  • Вартість доставки до відділення - від 80 грн.
  • Вартість доставки до поштомату - від 90 грн.
Повернення

Обмін та повернення товарів здійснюється відповідно до Закону України «Про захист прав споживачів».

Покупець має право:

  1. обміняти товар належної якості;
  2. повернути товар належної якості;
  3. повернути або обміняти товар неналежної якості (з виробничим браком).

Умови обміну та повернення товару належної якості

Товар підлягає обміну або поверненню, якщо дотримані всі наступні умови:

  • товар новий, без слідів використання;
  • збережено оригінальне пакування, бірки та ярлики;
  • наявний документ, що підтверджує покупку (чек / рахунок);
  • з моменту отримання товару не минуло 14 календарних днів;
  • товар не був у використанні та не втратив товарний вигляд.

Процедура обміну та повернення товару належної якості

  1. Повідомте продавця про намір здійснити обмін або повернення товару.
  2. Відправте товар службою доставки та повідомте номер товарно-транспортної накладної (ТТН).
  3. Після отримання товару продавцем та перевірки його стану обмін товару або повернення коштів здійснюється протягом 7 (семи) робочих днів.

У разі оплати банківською карткою повернення коштів здійснюється тим самим способом, яким було здійснено оплату.

Процедура повернення товару неналежної якості

У разі виявлення виробничого браку:

  1. Повідомте продавця про намір повернути товар.
  2. Відправте товар та повідомте номер ТТН.
  3. Після отримання товару продавцем здійснюється обмін товару або повернення коштів протягом 7 (семи) робочих днів.

Витрати на доставку

Витрати на доставку та комісії платіжних сервісів оплачуються покупцем.

Виняток: у разі підтвердженого виробничого браку витрати на доставку компенсуються продавцем.

Адреса для обміну та повернення

Обмін та повернення товарів здійснюється через службу доставки Нова Пошта.

Дані для відправлення:

  • м. Київ, відділення Нової Пошти №25 (вул. Левка Лук’яненка, 9)
  • Худолій Євгеній Васильович, тел. 096 096 00 93

Повернення коштів

Повернення коштів здійснюється після отримання товару продавцем.

Кошти повертаються тим самим способом, яким було здійснено оплату.

Термін повернення коштів — до 7 (семи) робочих днів з моменту отримання посилки продавцем.

Новий відгук або коментар
Увійти за допомогою
Оцініть товар
277 грн з ПДВ
Увійдіть на сайт щоб
додати товар в список бажань
Оптові ціни від 5 одиниць
%
Увійти для відображення накопичувальної знижки
Безкоштовна консультація
Характеристики
Тип товару
Радіочастотний роз'єм (конектор)
Серія роз'ємів
UHF (PL-259)
Тип роз'ємів (Стать)
Male (Штекер / Папа)
Конструктивне виконання
Прямий (Straight)
Хвильовий опір
Ненормований (прибл. 50 Ом)
Діапазон робочих частот
DC – 300 МГц (оптимально), до 500 МГц (макс)
Коефіцієнт стоячої хвилі (КСХ/VSWR)
≤ 1.3 (на частотах до 300 МГц)
Внесені втрати (Insertion Loss)
≤ 0.2 дБ
Опір ізоляції
≥ 5000 МОм
Робоча напруга
500 В (RMS)
Витримувана напруга (діелектрик)
1500 В (RMS)
Корпус
Латунь (Brass)
Покриття корпусу
Нікель (Nickel)
Центральний контакт
Латунь
Покриття контакту
Срібло або Золото (Gold/Silver)
Ізолятор (діелектрик)
PTFE (Тефлон)
Механізм фіксації
Різьбовий (5/8-24 UNEF)
Температурний діапазон
-55°C ... +155°C
Кількість циклів з'єднання
≥ 500
Відповідність стандартам
RoHS
Спосіб монтажу
Затискний (Clamp) / Пайка центрального контакту
